Kia Picanto: Jack multimédia Description et fonctionnement

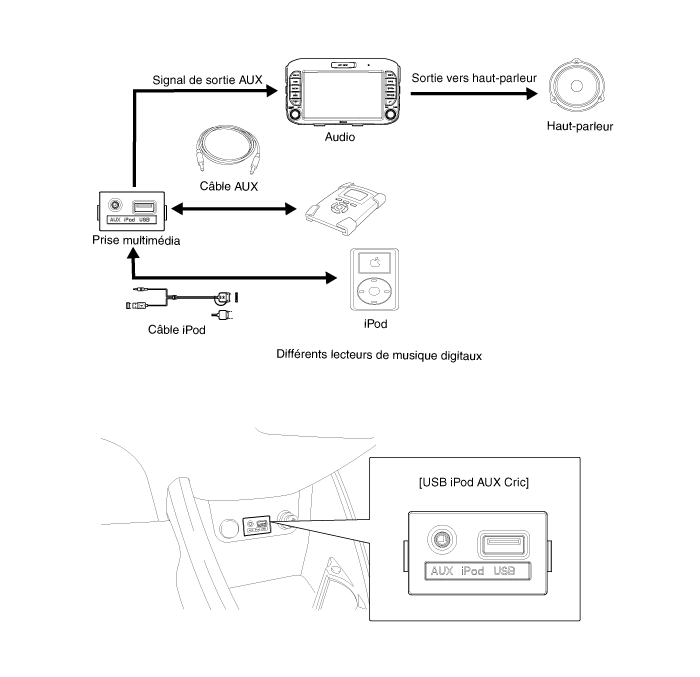

Le jack multimédia sur le couvercle supérieur de la console est pour les clients qui souhaitent écouter de la musique des lecteurs portables externes tels que MP3, iPod, etc. via le système audio du véhicule quand il est connecté à ce jack. Cette option est ajoutée pour le client.

En cas de déformations des appareils connectés à la source AUX, il se peut que l'unité audio ne soit pas défectueuse mais le niveau de sortie des appareils utilisés ne correspond pas à la spécification de l'entrée AUX.

Jack multimédia Diagrammes schématiques

Schéma du circuit ...

Jack multimédia Procédures de réparation

DÉPOSE 1. Enlevez la manette du levier de vitesse. (Reportez-vous au groupe BD - "Console") 2. Retirez le couvercle ...
