Kia Picanto: Module de commande ABS Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Systeme de freinage / ABS (Système de frein anti-blocage) / Module de commande ABS Composants et emplacement des composants

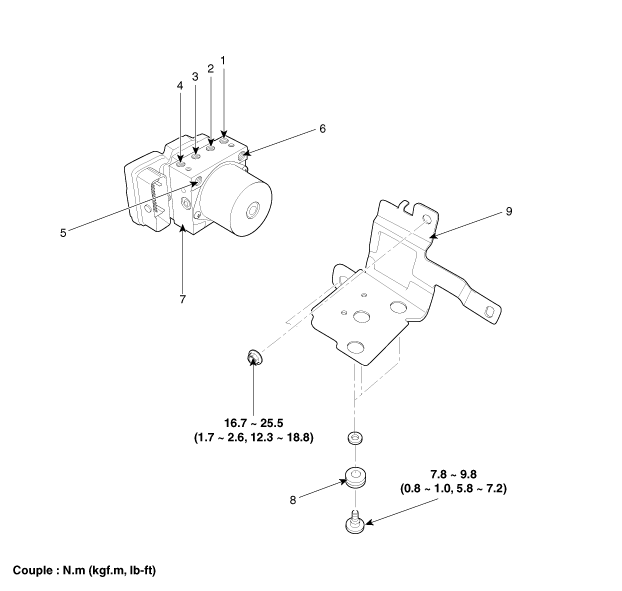

COMPOSANTS

1. Tuyau avant-gauche
2. Tuyau arrière droit
3. Tuyau arrière-gauche
4. Tuyau avant droit
5. MC2

6. MC1
7. Module de commande ABS (HECU)
8. Amortisseur
9. Support
