Kia Picanto: Panneau de fusibles intérieur
Sur la face intérieure des couvercles du panneau de fusibles/relais, vous pouvez voir l'étiquette indiquant le nom et la capacité des fusibles/relais.
✽ REMARQUE
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l'étiquette lorsque vous examinez le panneau de fusibles de votre véhicule.
✽ REMARQUE
La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés.

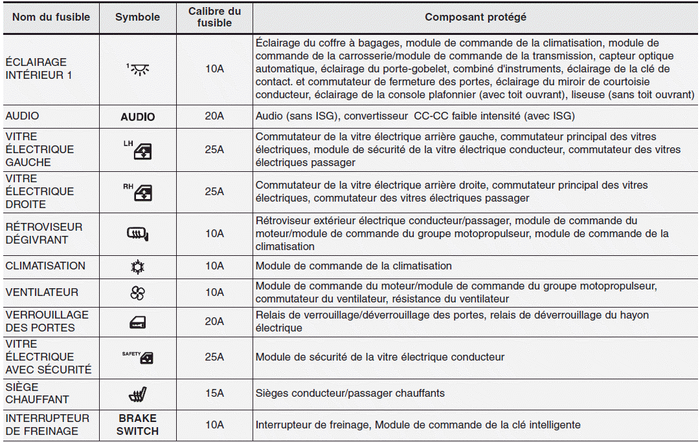

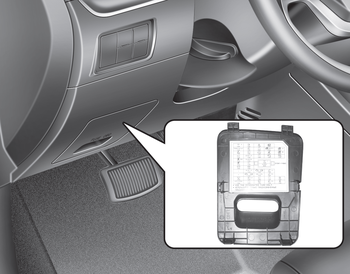

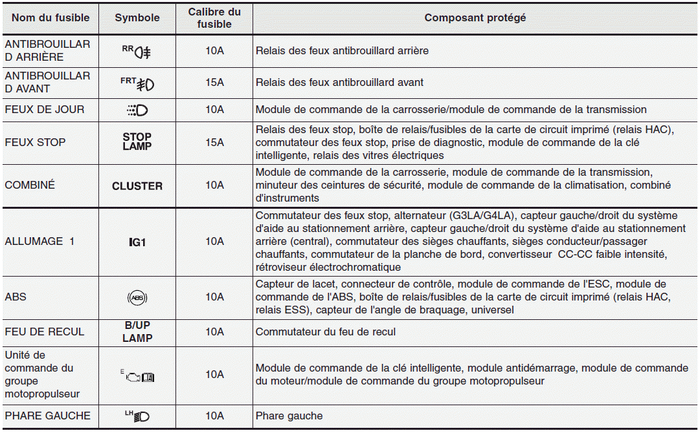

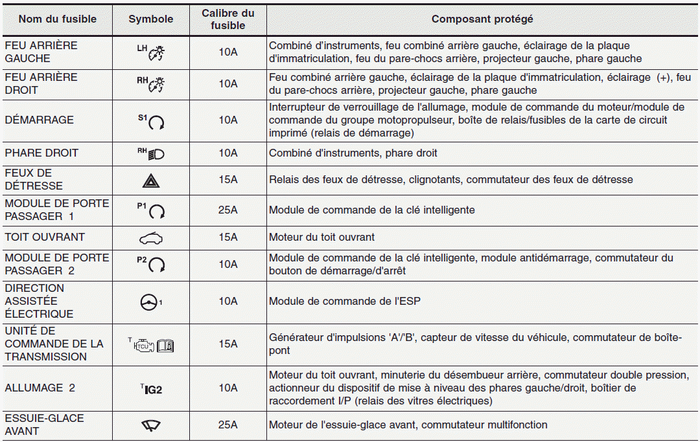

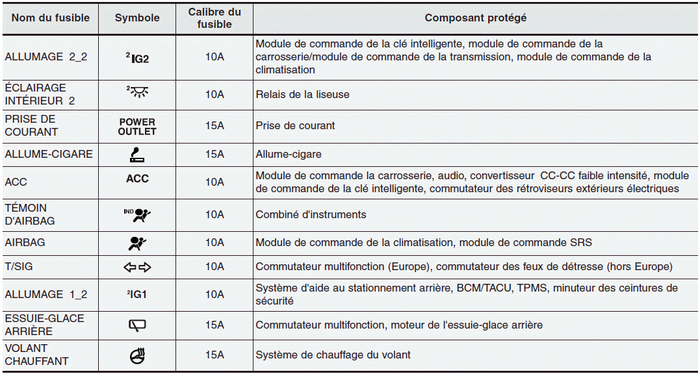

Tableau de bord (panneau de fusibles côté conducteur)
Panneau de fusibles du compartiment moteur (Phares de type général uniquement)
✽ REMARQUE
La véritable étiquette du panneau de fusibles/relais peut différer des éléments
installés.
...
