Kia Picanto: Porte arrière Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Extérieur / Porte arrière Composants et emplacement des composants

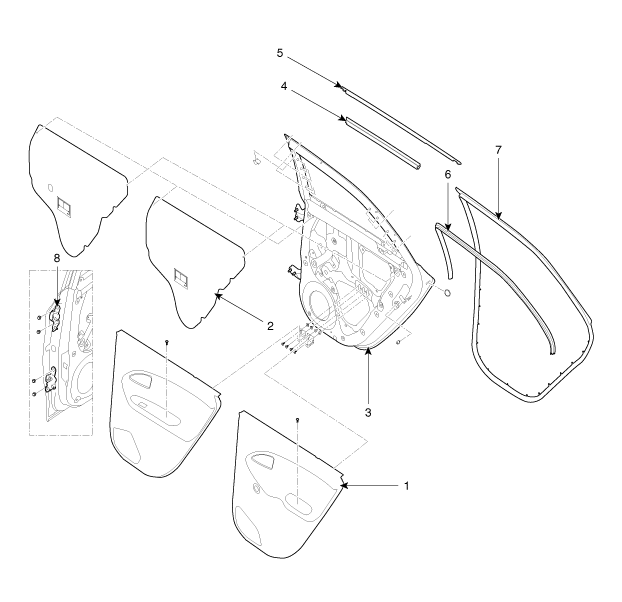

COMPOSANTS

1. Garniture de porte arrière
2. Joint de garniture de la porte arrière
3. Panneau de porte arrière
4. Caoutchouc d’étanchéité interne du puits de portière arrière

5. Caoutchouc d’étanchéité externe du puits de porte arrière
6. Caoutchouc d’étanchéité latéral de la porte arrière
7. Caoutchouc d’étanchéité latéral de la porte arrière
8. Charnière de la porte arrière
