DÉPOSE |
1. |
Débranchez la borne négative (-) de la batterie.
|
2. |
Déposez le panneau inférieur du tableau de bord côté conducteur.
(Reportez-vous au groupe BD - "Tableau de bord")
|
3. |
Déposez les capots supérieur et inférieur de la colonne de direction.
(Reportez-vous au groupe BD - "Tableau de bord")
|
4. |
Déposez l’interrupteur de l’essuie-glace
(Reportez-vous au groupe BE - "Interrupteur multifonctions".)
|
5. |
Déposez le commutateur d'allumage après avoir déconnecté le connecteur
6 fiches du commutateur d'allumage.
|
6. |
Déposez le connecteur d'avertissement de clé/de l'immobilisateur (A).
|
7. |
Après avoir desserré la vis, déposez l'interrupteur d’alerte de clé
(B).
|
8. |
Poussez l'ergot d'arrêt avec la clé ACC.
|
9. |
Déposez le cylindre de verrouillage à clé (A).
|
INSTALLATION |
1. |
Installez le cylindre de serrure de la clé.
|
2. |
Installez l'interrupteur d'alerte de clé.
|
3. |
Installez le connecteur d'avertissement de clé/de l'immobilisateur.
|
4. |
Branchez le connecteur du contacteur d'allumage après avoir installé
le contacteur d'allumage.
|
5. |
Installez l’interrupteur de l’essuie-glace
|
6. |
Installez les capots de la colonne de direction.
|
7. |
Installez le panneau inférieur du coussin anti-collision du conducteur.
|
Contrôle |
1. |
Débranchez le connecteur de l'interrupteur d'allumage (B) et le connecteur
de l'interrupteur d'alerte de clé (A) de la colonne de direction.
|
2. |

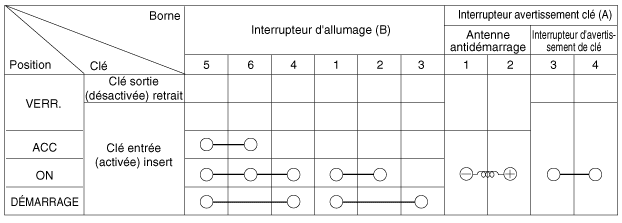

Contrôlez la continuité entre les bornes.
|
3. |
Si tel n'est pas le cas, remplacez l′interrupteur.
|
