| Diagnostic des pannes en utilisant GDS |

| 1. |
Le module de commande de caisse peut faire un diagnostic plus rapide
à l'aide du GDS.
Le BCM communique avec le GDS, puis lit la valeur entrée/sortie et l'envoie
à l'actionneur.
|
| 2. |
Pour diagnostiquer la fonction BCM, sélectionnez le menu du modèle et
le module de commande de caisse.
|
| 3. |

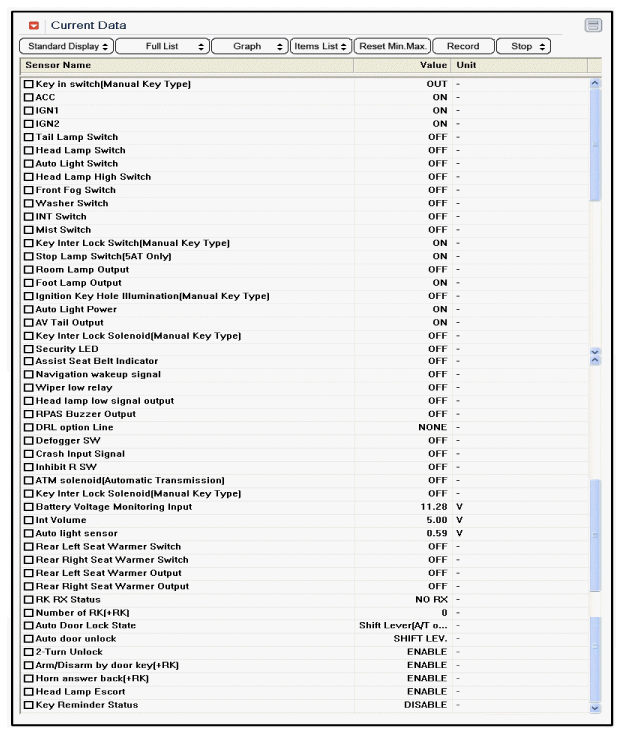

Pour consulter la présente valeur entrée/sortie de BCM, "DONNÉES actuelles".
Il fournit des informations sur les conditions d'entrée/sortie de BCM
de l'alimentation, clignotant/feux stop, phare, porte, verrouillages,
éclairage automatique et émetteurs etc.
|
| 4. |

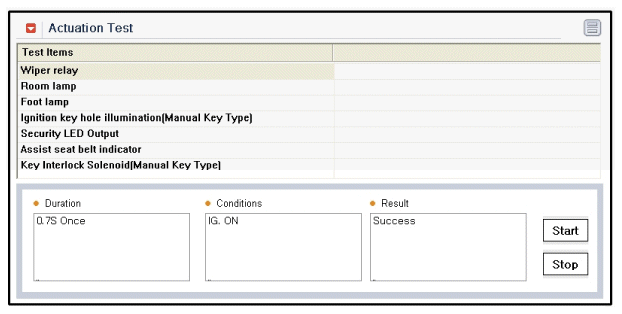

Pour effectuer une opération forcée sur les facteurs d'entrée de BCM,
sélectionnez "TEST D'ACTIVATION".
|
| DÉPOSE |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Déposez le panneau inférieur du coussin anti-collision.
(Reportez-vous au groupe BD - "Tableau de bord")
|
| 3. |
Déposez l'unité BCM (A) après avoir débranché un connecteur et desserré
2 écrous.
|
| 4. |
L'installation est la procédure inverse de la dépose.
|
Description et fonctionnement
Siège électriqueAlternateur Composants et emplacement des composants
composant
[1,0 L]
1. Écrou
2. Poulie
3. Carter avant
4. Roulement avant
5. Retenue
6. Rotor
7. Roulement arrière
8. Stator
9. Carter arrière
10. Régulateur
11. Couvercle arrière
[1,2 ...
À interrupteur des feux de détresse Procédures de réparation
Contrôle
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez l'ensemble de l'interrupteur des feux de détresse dans la console
centrale du tableau de bord.
(Voir le groupe Carrosserie - "Coussi ...
