Kia Picanto Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Sièges électriques / Siège arrière Composants et emplacement des composants

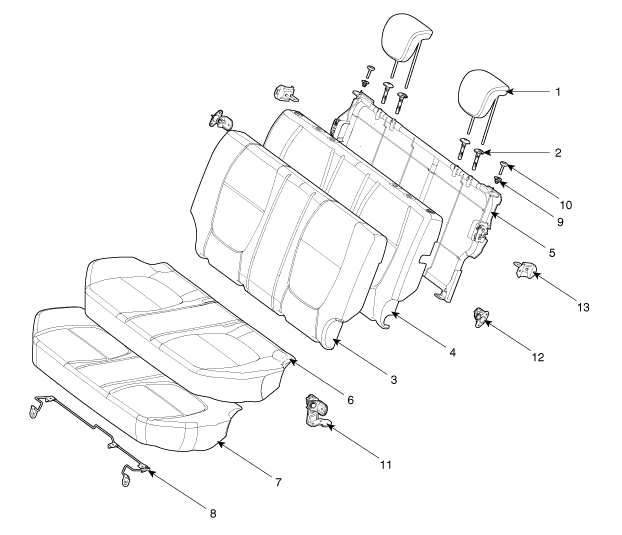

Composants-1

[Type général]

1. Appuie-tête
2. Guide de l'appuie-tête
3. Revêtement de dossier de siège arrière
4. Rembourrage de dossier de siège arrière
5. Ensemble de l'armature du dossier de siège arrière
6. Revêtement du coussin de siège arrière
7. Ensemble du cadre et du rembourrage du coussin de siège arrière

8. Ensemble du cadre de liaison du coussin de siège arrière
9. Ensemble de la collerette de dossier arrière
10. Bouton d'escamotage de dossier arrière
11. Ensemble du support de montage central arrière
12. Ensemble du support de montage latéral arrière
13. Ensemble du support de gâche arrière

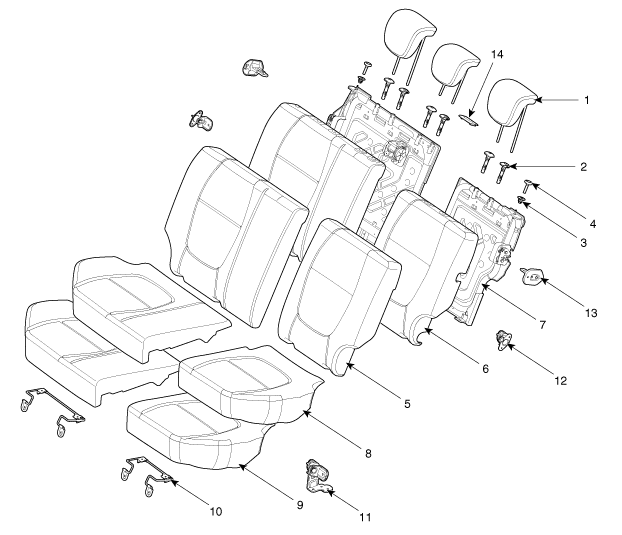

Composants-2

[Type repliage du siège]

1. Appuie-tête
2. Guide de l'appuie-tête
3. Ensemble de la collerette de dossier arrière
4. Bouton d'escamotage de dossier arrière
5. Revêtement de dossier de siège arrière
6. Rembourrage de dossier de siège arrière
7. Ensemble de l'armature du dossier de siège arrière

8. Revêtement du coussin de siège arrière
9. Ensemble du cadre et du rembourrage du coussin de siège arrière
10. Ensemble du cadre de liaison du coussin de siège arrière
11. Ensemble du support de montage central arrière
12. Ensemble du support de montage latéral arrière
13. Ensemble du support de gâche arrière
14. Couvercle de la sangle du dossier arrière
