Kia Picanto: Sonde de température d′air d′admission (IATS) Diagrammes schématiques

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Sonde de température d′air d′admission (IATS) Diagrammes schématiques

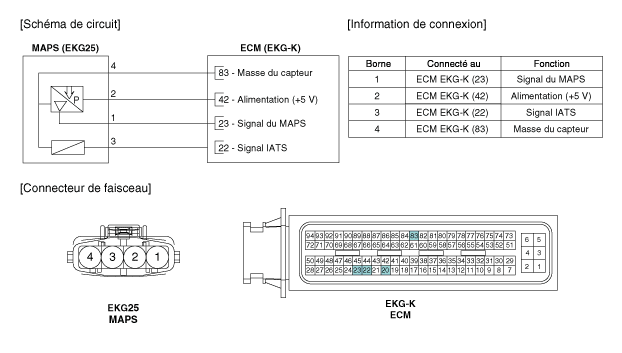

Schéma du circuit

Sonde de température d′air d′admission (IATS) Recherche de pannes

FORME D'ONDE ...

Sonde de température d′air d′admission (IATS) Procédures de réparation

Contrôle 1. Tournez l'interrupteur d'allumage sur OFF. 2. Débranchez le connecteur IATS. 3. Mes ...
