Kia Picanto: Système ETC (contrôle du papillon électrique) Diagrammes schématiques

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Système ETC (contrôle du papillon électrique) Diagrammes schématiques

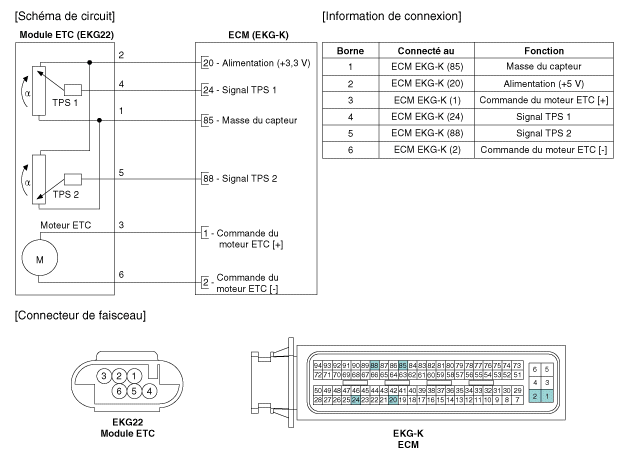

Schéma du circuit
