Kia Picanto: Type B

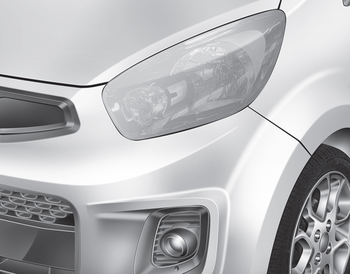

■ Type B
(1) Clignotant avant
(2) Phare (haut/bas)
(3) Feu de position (Type d’ampoule)*
(4) Feu antibrouillard avant* ou DRL* ou Feu antibrouillard avant + DRL*
AVERTISSEMENT - Ampoules halogènes
- Les ampoules halogènes contiennent du gaz sous pression ; si elles sont brisées, des morceaux de verre seront projetés.

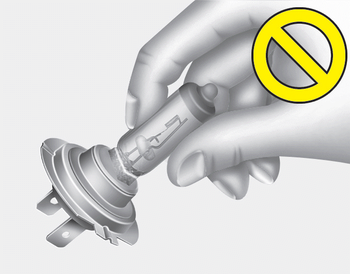

- Manipulez toujours les ampoules halogènes avec précaution et évitez les rayures et autres dégâts. Si les ampoules sont allumées, évitez tout contact avec des liquides. Ne touchez jamais le verre avec vos mains nues. Des résidus d’huile peuvent surchauffer l’ampoule et la faire éclater une fois allumée. Une ampoule doit être allumée uniquement lorsqu’elle est installée dans le bloc optique.
- Si une ampoule est endommagée ou fêlée, remplacez-la immédiatement et jetez-la dans un emplacement appropriée.
- Portez des lunettes de protection lorsque vous remplacez une ampoule. Laissez refroidir l’ampoule avant de la manipuler.
Type A
■ Type A
(1) Clignotant avant
(2) Phare (haut/bas)
(3) Feu de position + DRL (Type de LED)* ou Feu de position (Type de LED)*
(4) Feu antibrouillard avant* ...
Phare / feu de position (Type à ampoule)
1.Ouvrez le capot.
2.Retirez le couvercle de l'ampoule de phare en le faisant tourner dans le sens
inverse des aiguilles d'une montre.
3.Débranchez la broche de connexion de l'ampou ...
