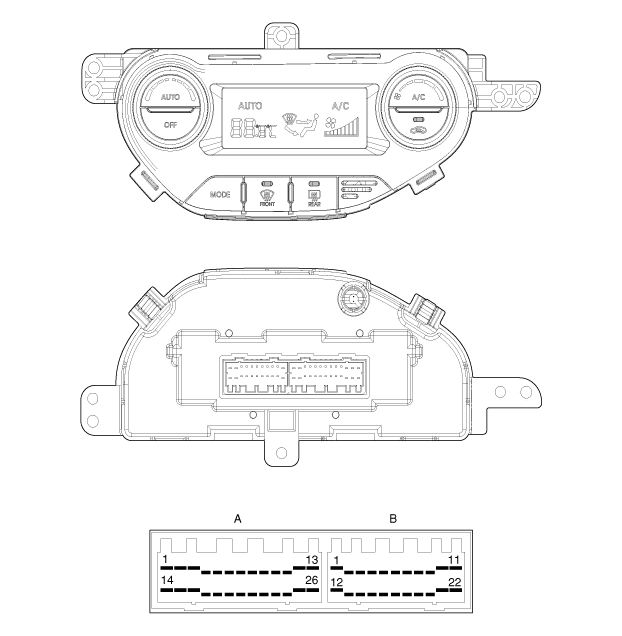

COMPOSANTS |
PANNEAU DE CONTRÔLE |
CONNECTEUR |
N° de BROCHE |
Fonction |
CONNECTEUR |
N° de BROCHE |
Fonction |
Connecteur (A) |
1 |
Feux arrière (ILL+) |
Connecteur (B) |
1 |
CAPTEUR REF (+5 V) |
2 |
Batterie (+) |
2 |
- |
||
3 |
- |
3 |
Capteur ambiant (+) |
||
4 |
ECV (+) |
4 |
Capteur d'évaporation(+) |
||
5 |
ECV (+) |
5 |
- |
||
6 |
- |
6 |
- |
||
7 |
C_CAN - HAUT |
7 |
- |
||
8 |
C_CAN - BAS |
8 |
- |
||
9 |
- |
9 |
Fet (porte) |
||
10 |
HTD |
10 |
FET (vidange F/B) |
||
11 |
INT de dégivreur arrière |
11 |
MASSE du capteur |
||
12 |
- |
12 |
Moteur de soufflerie (+) |
||
13 |
CL (+) |
13 |
- |
||
14 |
ALL2 |
14 |
- |
||
15 |
ALL1 |
15 |
Capteur de soleil (-) |
||
16 |
Actionneur de température (Froid) |
16 |
- |
||
17 |
Actionneur de température (Chaud) |
17 |
- |
||
18 |
Actionneur de température F/B |
18 |
- |
||
19 |
Actionneur de mode (évent) |
19+ |
- |
||
20 |
Actionneur de mode (Désembueur) |
20 |
- |
||
21 |
ACTIONNEUR DE MODE (F/B) |
21 |
Ligne K |
||
22 |
Actionneur d'admission (Air frais) |
22 |
- |
||
23 |
Actionneur d'admission (Recyclage) |
|
|
||
24 |
ACTIONNEUR D'ADMISSION F/B |
||||
25 |
MASSE |
||||
26 |
MASSE |
