Kia Picanto: Unité de commande du chauffage et du climatiseur (manuelle) Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de chauffage ventilation et climatisation / Contrôleur / Unité de commande du chauffage et du climatiseur (manuelle) Composants et emplacement des composants

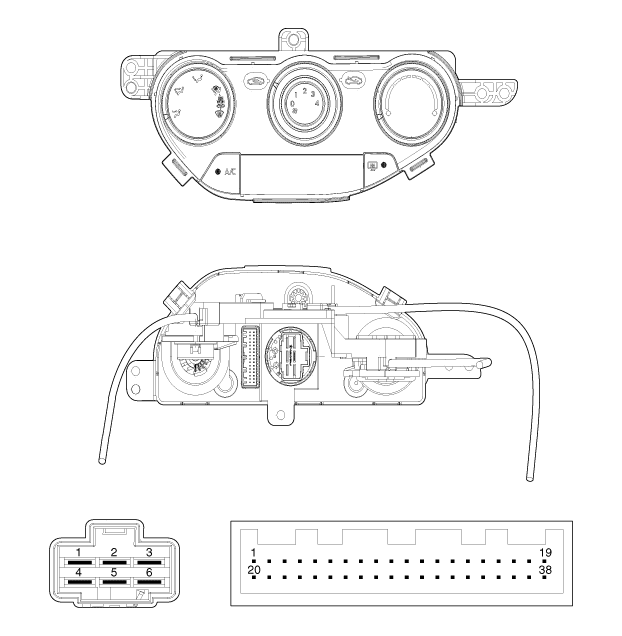

COMPOSANTS

[NON-ISG]

FONCTION DES BROCHES DES CONNECTEURS

CONNECTEUR	N° de BROCHE	Fonction	CONNECTEUR	N° de BROCHE	Fonction
Connecteur (A)	1	Bas	Connecteur (B)	1	ALL2
	2	Commun		2	PAB/SBR ALL1
	3	élevée		3	Sortie du climatiseur
	4	Moyen bas		4	HTD
	5	Moyen haut		5	INT de dégivreur arrière
	6	MASSE		6	Vers l'interrupteur commun de la soufflerie
				7	-
				8	MASSE
				9	Feux arrière (ILL+)
				10	Signal PAB ON
				11	Signal PAB OFF
				12	IND ceinture de sécurité PS
				13	IND ceinture de sécurité AR G
				14	IND ceinture de sécurité AR. CENTRALE
				15	IND ceinture de sécurité AR
				16	RHEOSTAT (ÉCL-)

[ISG]

FONCTION DES BROCHES DES CONNECTEURS

CONNECTEUR	N° de BROCHE	Fonction	CONNECTEUR	N° de BROCHE	Fonction
Connecteur (A)	1	Bas	Connecteur (B)	1	BAT
	2	Commun		2	ALL2
	3	élevée		3	ALL1
	4	Moyen bas		4	PAB ALL1
	5	Moyen haut		5	HTD
	6	MASSE		6	Interrupteur du désembueur arrière
				7	Signal de soufflerie ON
				8	Capteur ambiant (+)
				9	Capteur d'évaporation(+)
				10	MASSE du capteur
				11	-
				12	-
				13	CAN SUPÉRIEUR
				14	CAN INFÉRIEUR
				15	-
				16	MASSE
				17	Signal soufflerie activée max
				18	-
				19	FEUX ARRIÈRE (ÉCL+)
				20	-
				21	-
				22	Signal PAB ON
				23	Signal PAB OFF
				24	SBR
				25	SER arrière gauche
				26	SER central arrière
				27	SER arrière droit
				28	-
				29	-
				30	-
				31	-
				32	Rhéostat (ILL-)
