Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Système AVN / Unité de tête AVN Composants et emplacement des composants

COMPOSANTS

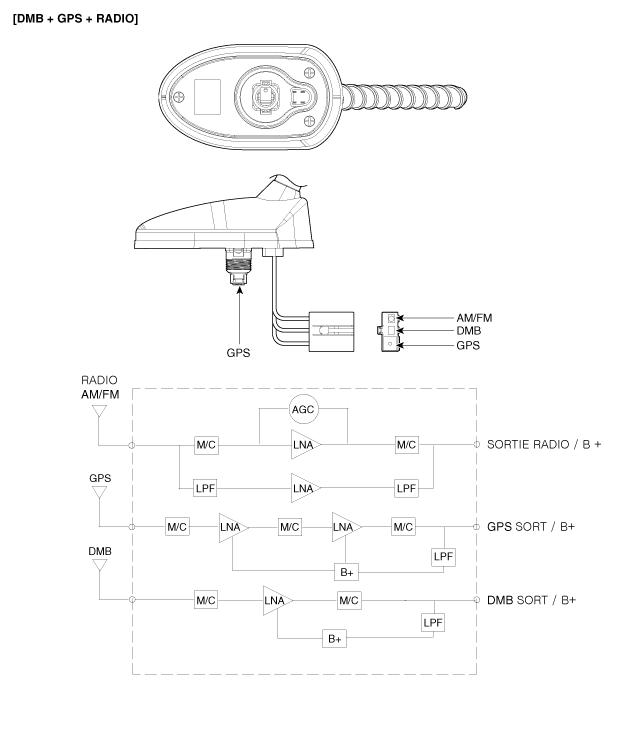

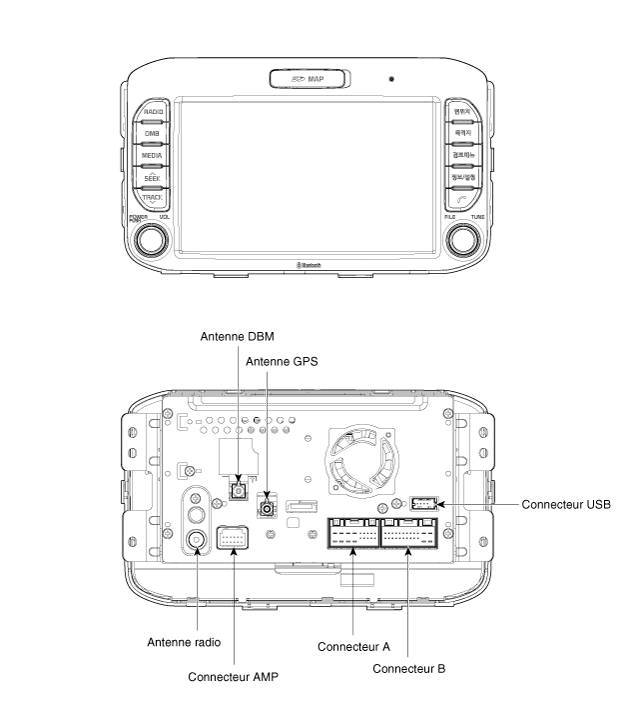

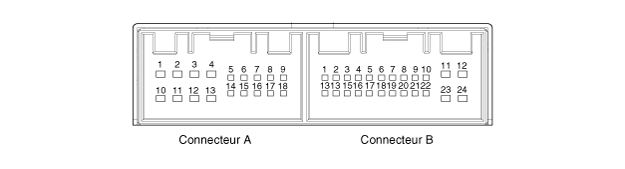

Connecteur de l'unité AVN (AVN)

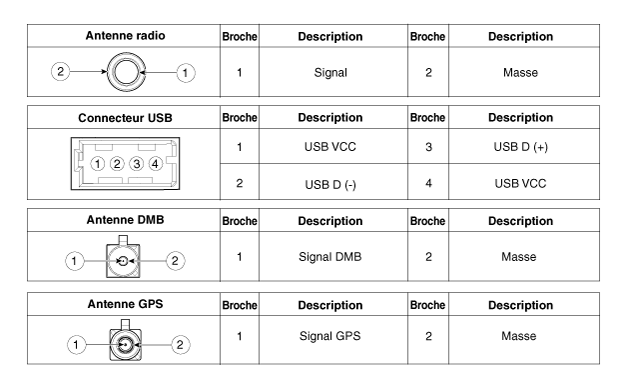

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

N°	CONNECTEUR A	CONNECTEUR B
1	Haut-parleur arrière gauche (-)	MM CAN Haut
2	Haut-parleur avant gauche (-)	-
3	Haut-parleur avant droit (+)	Stationnement (TM)
4	Haut-parleur arrière droit (-)	Clé de braquage
5	Masse vue arrière	-
6	Alimentation vue arrière	-
7	ALT_L	AUX / IPOD vidéo
8	ÉCLAIRAGE (-)	Entrée AUX D
9	Marche arrière	Masse AUX
10	Haut-parleur arrière gauche (-)	MIC (-)
11	Haut-parleur avant gauche (-)	AUDIO
12	Haut-parleur avant droit (+)	Batterie (+)
13	Haut-parleur arrière droit (-)	MM CAN bas
14	Masse vidéo vue arrière	clairage automatique
15	Vidéo vue arrière	Position P (TA)
16	Déverrouillage portière	Vitesse du véhicule
17	-	Masse de télécommande
18	TÉLÉCOMMANDE/ANTENNE	-
19		Masse AUX / IPOD vidéo
20		AUX_Détection
21		Entrée AUX G
22		MIC (-)
23		masse
24		masse
