| emplacement des composants |

Unité de commande du système d′aide au stationnement arrière Description et
fonctionnement
Capteur ultra- sonique Procédures de réparationUnité de commande de l′immobiliseur Procédures de réparation
DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez le tableau de bord principal supérieur.
(Reportez-vous à "Coussin anticollision")
3.
Déconnectez le connecteu ...

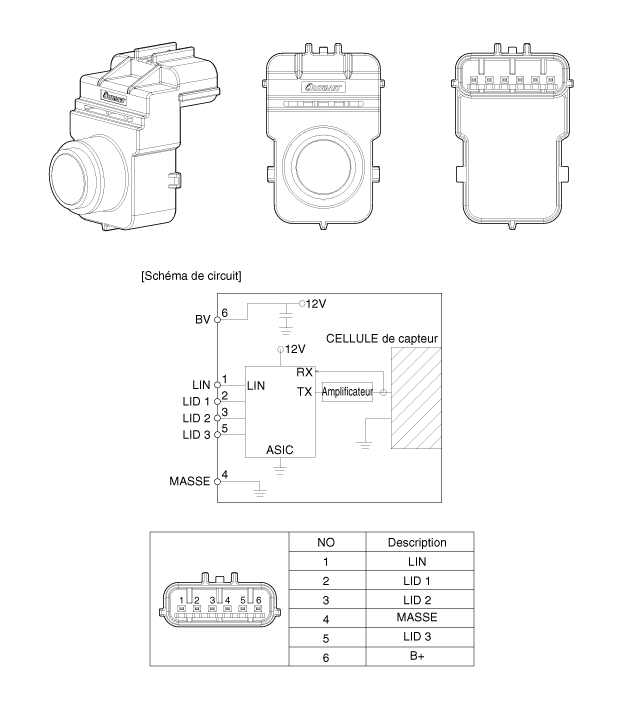

Diagrammes schématiques
Schéma du circuit
Connecteur de faisceau
de câblage
N° de broche
Description
1
Batterie (+)
2
Allumage ON
3
CAN H
4
...
