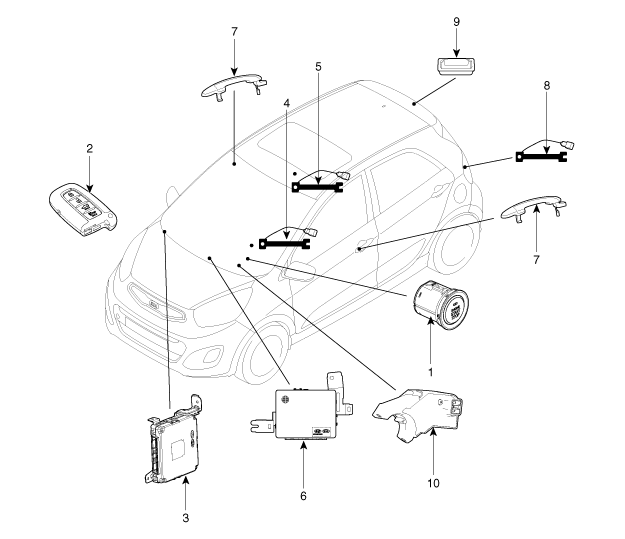

EMPLACEMENT DES COMPOSANTS

1. Bouton Marche/Arrêt (SSB)
2. Clé FOB
3. Dispositif clé smart
4. Antenne intérieure 1
5. Antenne intérieure 2

6. Module de commande de la carrosserie
7. Poignée de porte et antenne de porte
8. Antenne du pare-chocs
9. Interrupteur ouverture couvercle du coffre
10. ESCL (Verrouillage de la colonne de direction électronique)

Bouton du système de démarrage du moteur

...

Diagrammes schématiques

BLOC DIAGRAMME ...
