Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Bouton du système de démarrage du moteur / Diagrammes schématiques

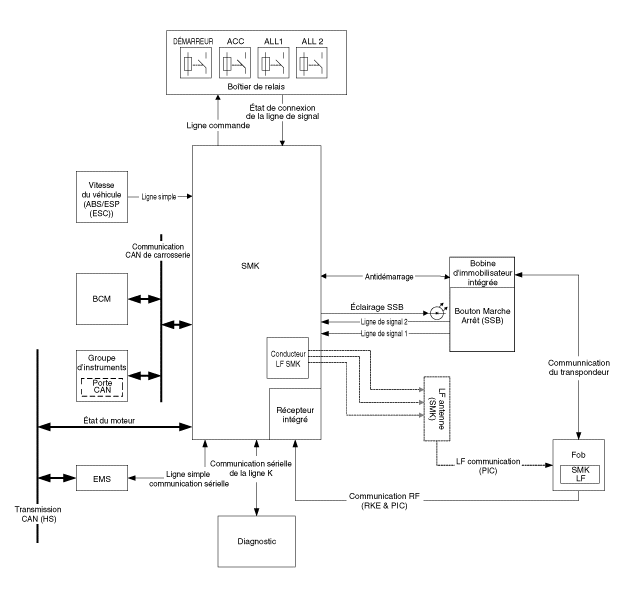

BLOC DIAGRAMME

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Bouton Marche/Arrêt (SSB) 2. Clé FOB 3. Dispositif clé smart 4. Antenne intérieure 1 5. Antenne intérieure 2 ...

Description et fonctionnement

Description DESCRIPTION GÉNÉRALE zDE L′INSTALLATION Le système présente les caractéristiques suivantes : – La machine humaine interface à travers un ...
