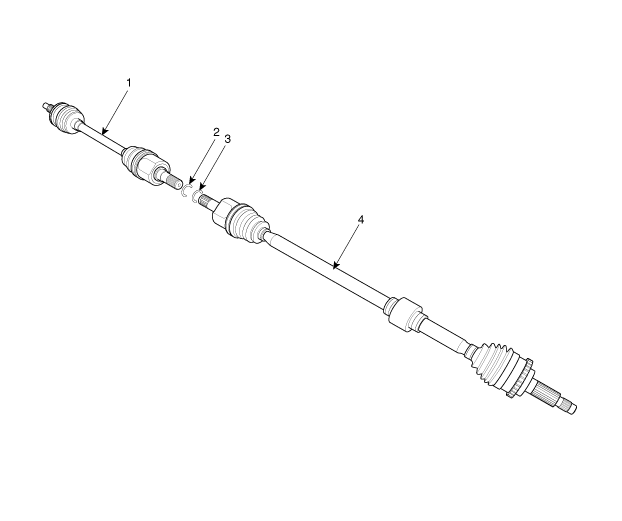

EMPLACEMENT DES COMPOSANTS

1. Arbre de transmission (G)
2. Circlip

3. Circlip
4. Arbre de transmission (D)

COMPOSANTS

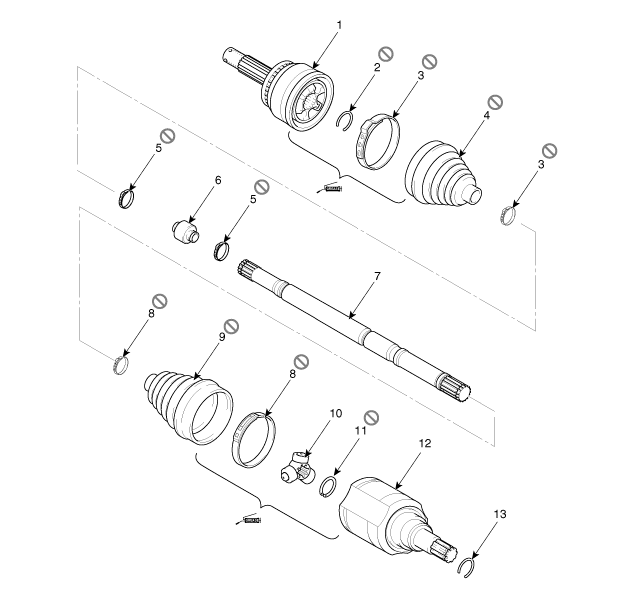

(Droit)

1. Ensemble du joint birfield
2. Circlip BJ
3: Bande du pare-poussière du JB
4. Soufflet BJ
5. Bande de l’amortisseur dynamique

6. Amortisseur dynamique
7. Arbre
8. Bande du pare-poussière du TJ
9. Pare-poussière TJ

10. Croisillon
11. Anneau élastique
12. Pare-poussière TJ
13. Circlip

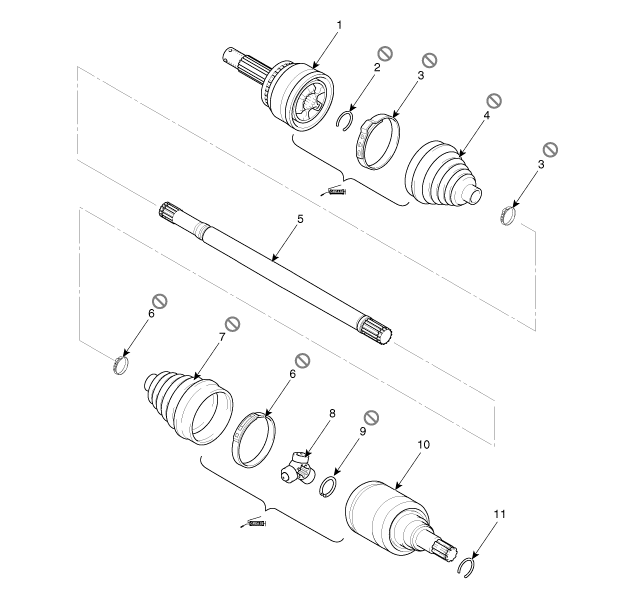

(Gauche)

1. Ensemble du joint birfield
2. Circlip BJ
3: Bande du pare-poussière du JB
4. Soufflet BJ

5. Arbre
6. Bande du pare-poussière du TJ
7. Pare-poussière du TJ
8. Croisillon

9. Circlip
10. Pare-poussière du TJ
11. Circlip
