Kia Picanto: Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Audio / Composants et emplacement des composants

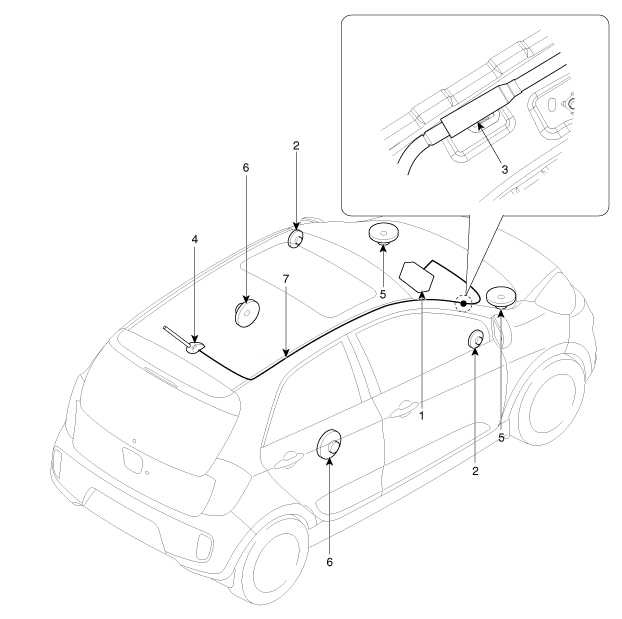

EMPLACEMENT DES COMPOSANTS

1. Unité audio
2. Haut-parleur aigü
3. Connecteur du câble de l'antenne
4. Antenne du toit (Radio)

5. Haut-parleur avant
6. Haut-parleur de la porte arrière
7. Câble d'alimentation de l'antenne

Spécifications

Spécification Unité audio Élément Spécification MODÈLE RADIO/lecteur CD/MP3 (AM100) ALIMENTATION LECTR ...

Recherche de pannes

RECHERCHE DE PANNES FEUILLE D′ANALYSE DES PLAINTES DU CLIENT Il existe plusieurs zones dans lesquelles un problème peut survenir: le faisceau de câblage, la ...
