RECHERCHE DE PANNES

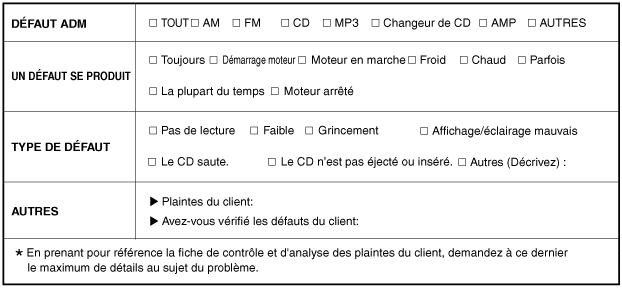

FEUILLE D′ANALYSE DES PLAINTES DU CLIENT

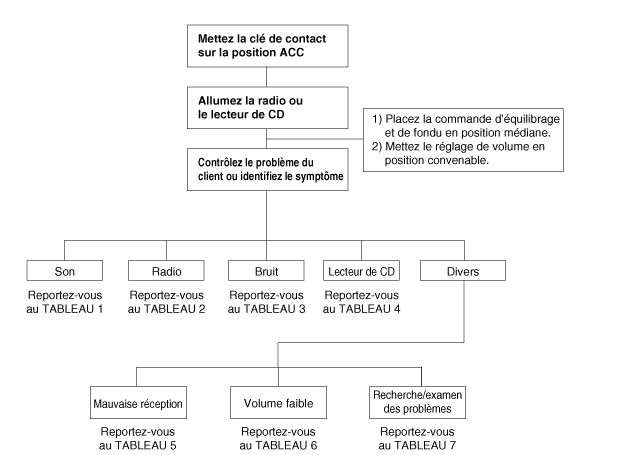

Il existe plusieurs zones dans lesquelles un problème peut survenir: le faisceau de câblage, la radio, le lecteur de CD et le haut-parleur. Le repérage de pannes vous permettra d'isoler l'emplacement du problème.

Tableau 1

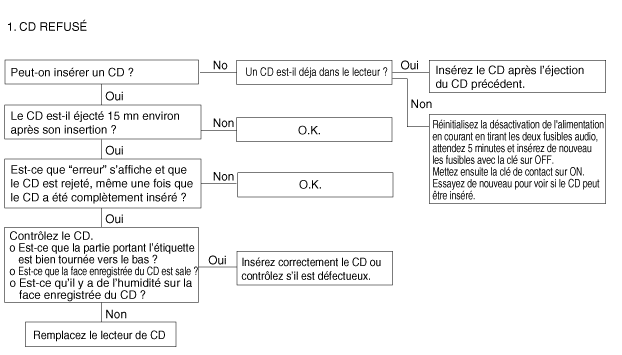

Voir TABLEAU 2

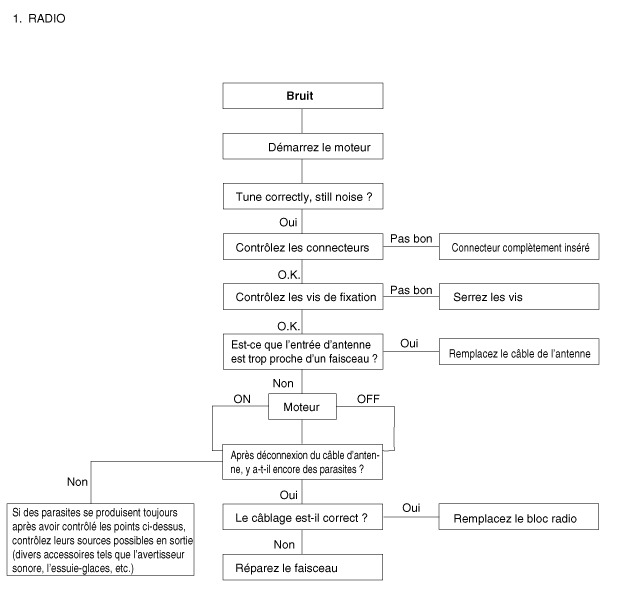

Voir TABLEAU 3

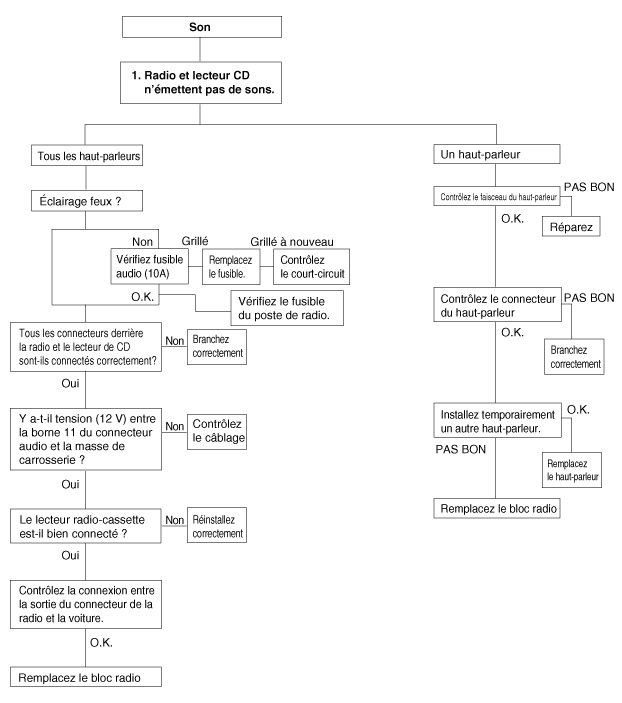

Voir TABLEAU 4

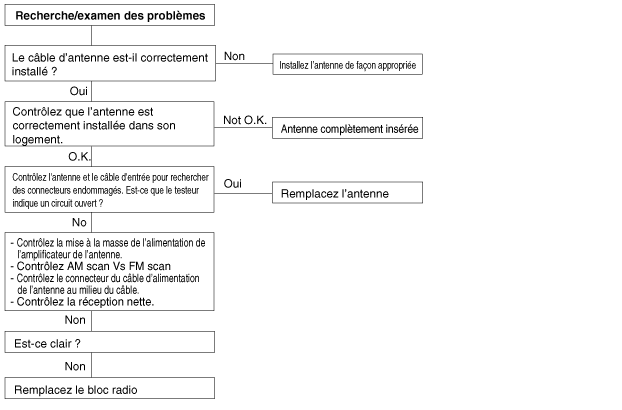

Voir TABLEAU 5

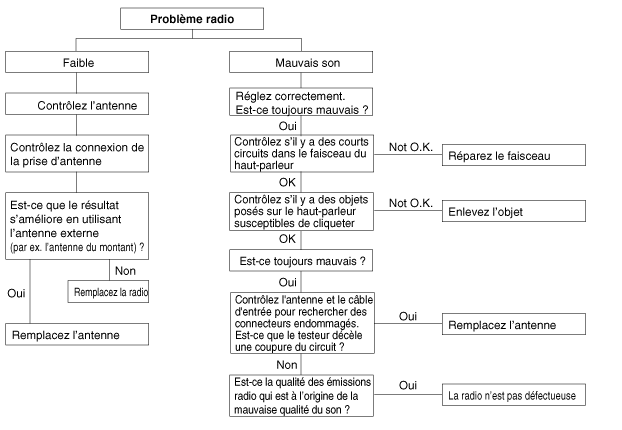

Voir TABLEAU 6

Voir TABLEAU 7
