Kia Picanto: Unité audio Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Audio / Unité audio Composants et emplacement des composants

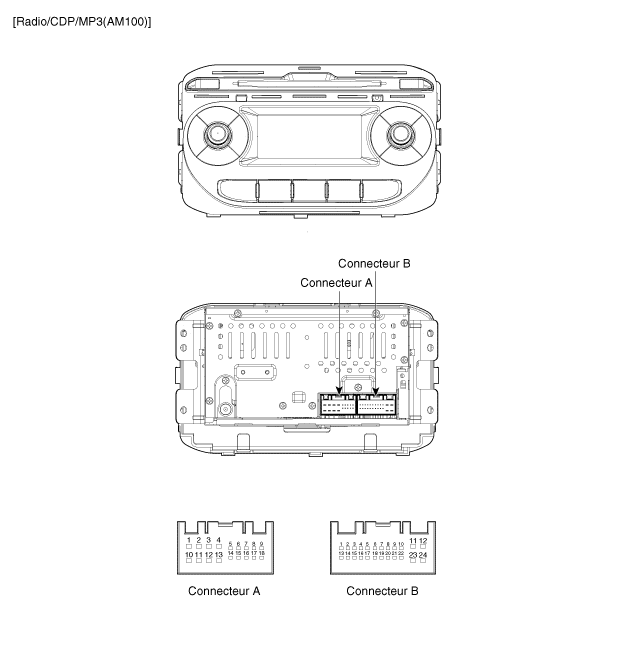

COMPOSANTS

NON	CONNECTEUR A	CONNECTEUR B
1	HAUT-PARLEUR AR.G. -	-
2	HAUT-PARLEUR AV.G. -	-
3	HAUT-PARLEUR AV.D. -	-
4	HAUT-PARLEUR AR.D. -	Télécommande
5	-	-
6	-	USB D+
7	-	USB / iPod VDD
8	clairage +	ENTR AUX D
9	-	AUX MASSE
10	HAUT-PARLEUR AR.G. -	MIC +
11	HAUT-PARLEUR AV.G. -	AUDIO
12	HAUT-PARLEUR AV.D. -	B.
13	HAUT-PARLEUR AR.D. -	-
14	-	-
15	-	-
16	-	Vitesse du véhicule
17	clairage +	MASSE TÉLÉCOMMANDE

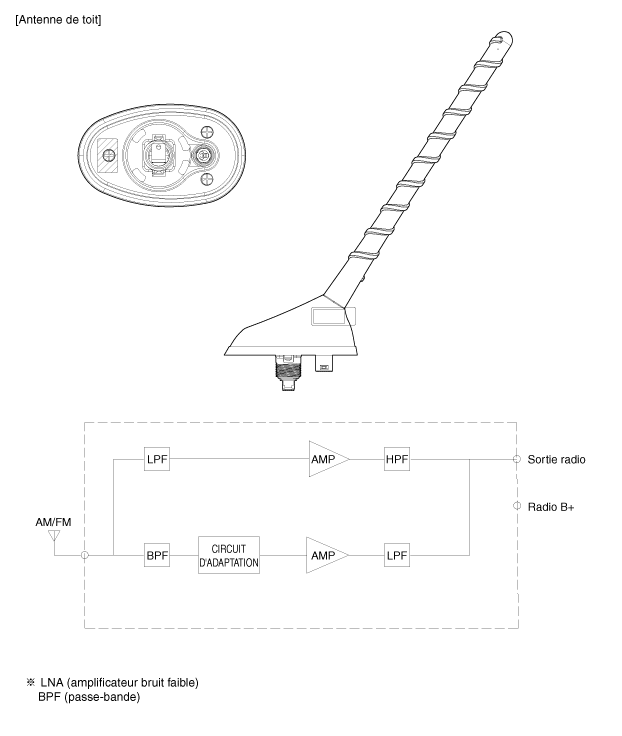

18	TÉLÉCOMMANDE/ANTENNE	USB D+
19		USB/IPOD_MASSE
20		AUX_Détection
21		ENTR AUX G
22		MIC +
23		-
24		MASSE (PUISSANCE)
