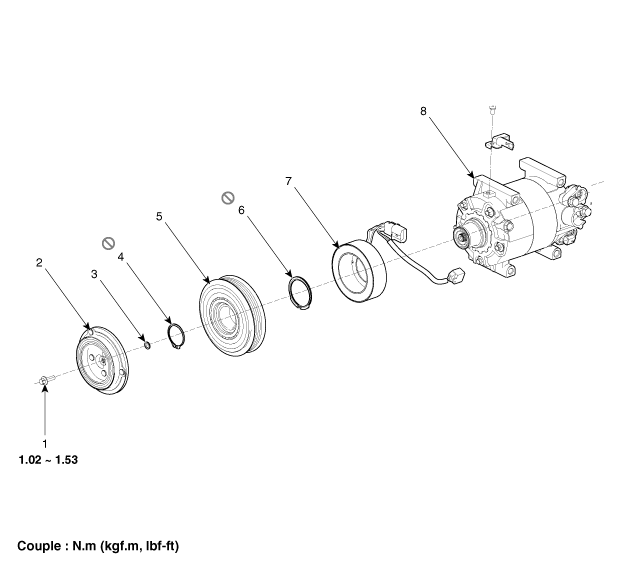

| Composants (type DV 12) |

|
1. Boulon 2. Moyeu et disque 3. Rondelle (cale) 4. Anneau de retenue |
5. Poulie 6. Anneau de retenue 7. Bobine d'excitation 8. Compresseur |

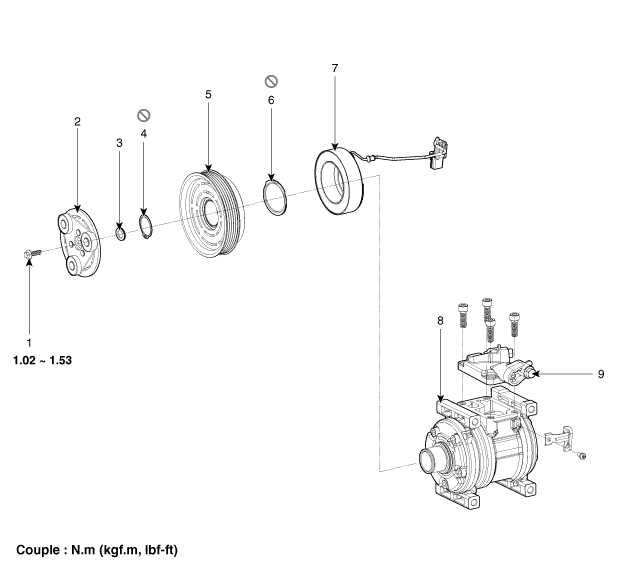

| Composants (type HS 09) |

|
1. Boulon 2. Moyeu et disque 3. Rondelle (cale) 4. Anneau de retenue 5. Poulie |
6. Anneau de retenue 7. Bobine d'excitation 8. Compresseur 9. Collecteur |
