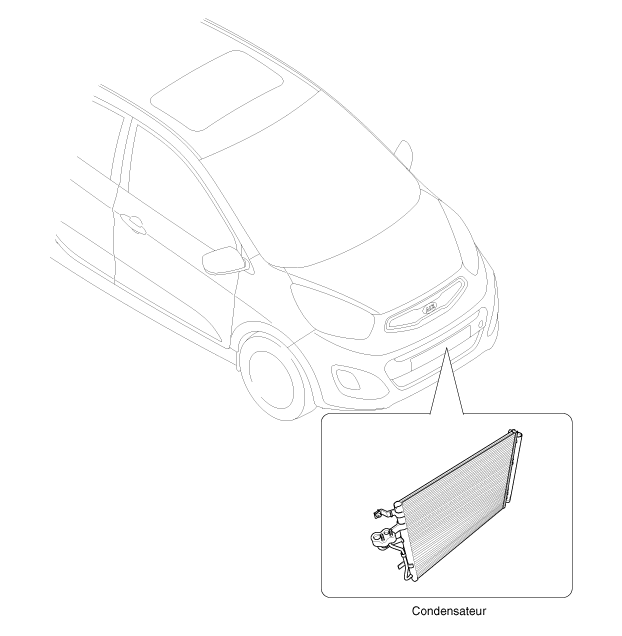

| EMPLACEMENT DES COMPOSANTS |

Compresseur Procédures de réparations
Condenseur Procédures de réparationsJack multimédia Procédures de réparation
DÉPOSE
1.
Enlevez la manette du levier de vitesse.
(Reportez-vous au groupe BD - "Console")
2.
Retirez le couvercle supérieur de la console.
(Reportez-vous au groupe BD - "Console")
...
Radiateur Composants et emplacement des composants
COMPOSANTS
1. Ensemble du ventilateur de refroidissement
2. Ensemble du radiateur
3. Isolant de fixation
4. Support de fixation du radiateur
5. Flexible supérieur du radiateur
6. Flexible inférieur du radiateur
...
