| Schéma du circuit |

Description et fonctionnementÀ module de contrôle de la boîte-pont (TCM) Diagrammes schématiques

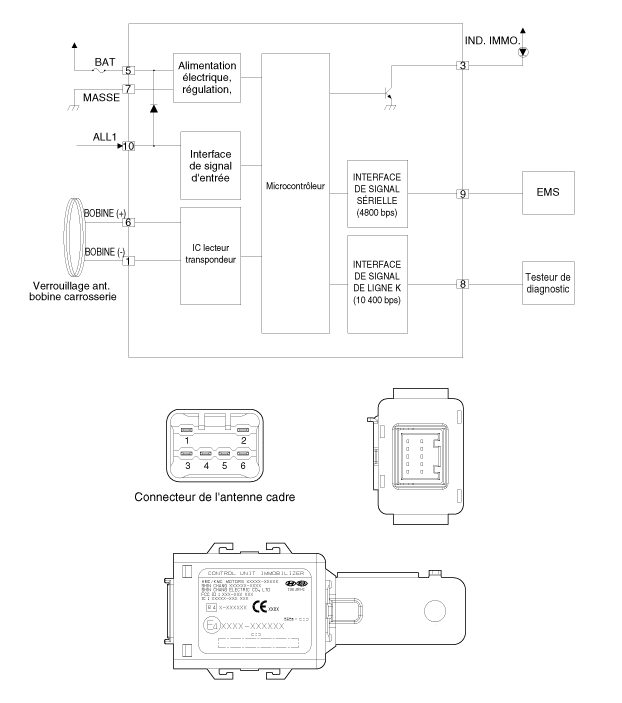

Connecteur TCM et fonction
de borne
Fonction de borne TCM
Broche
Description
Broche
Description
1
PCSV-C (UD)
31
-
2
Masse (GGG05) ...
Transmetteur Procédures de réparation
Contrôle
1.
Vérifiez que la lampe rouge ne clignote pas lorsque le bouton de verrouilage
de la commande du transmetteur est pressé.
2.
Si le voyant rouge ne clignote pas, retirez la batterie (A) et contrôlez-en
la tension. ...
