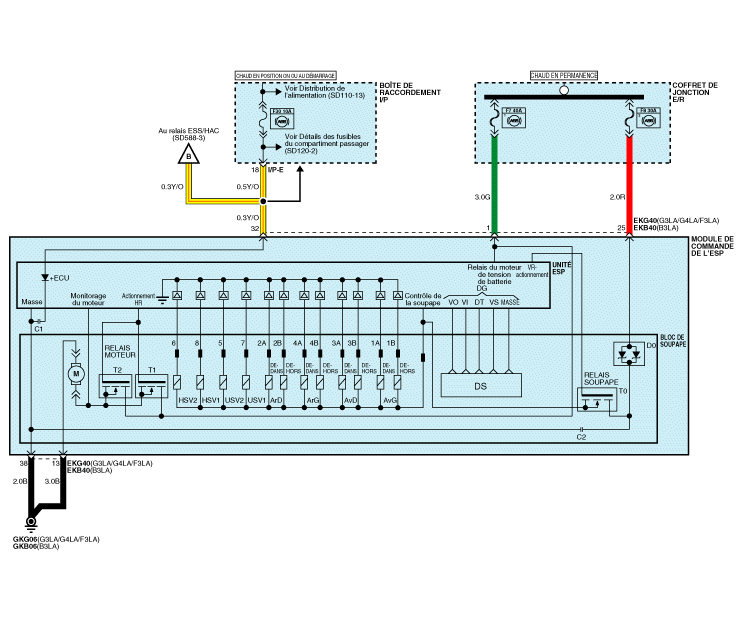

| Diagramme de circuit - ESP(1) |

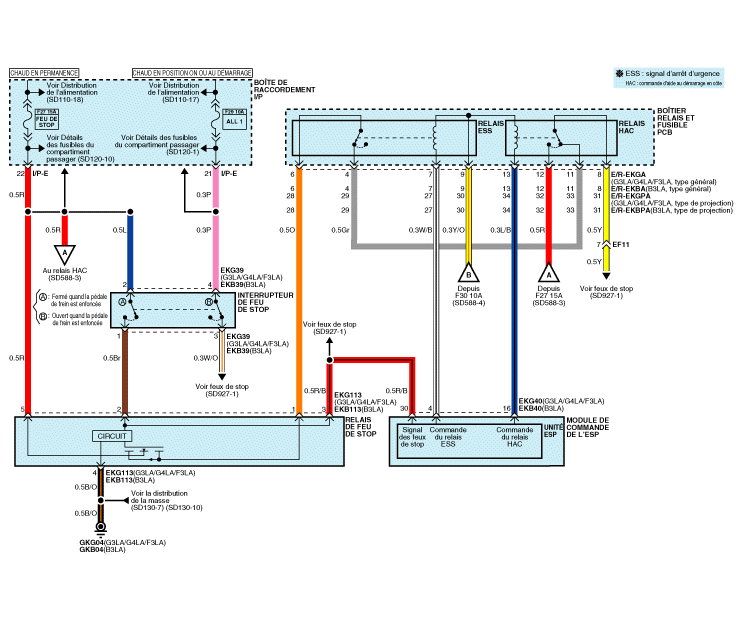

| Diagramme de circuit - ESP(2) |

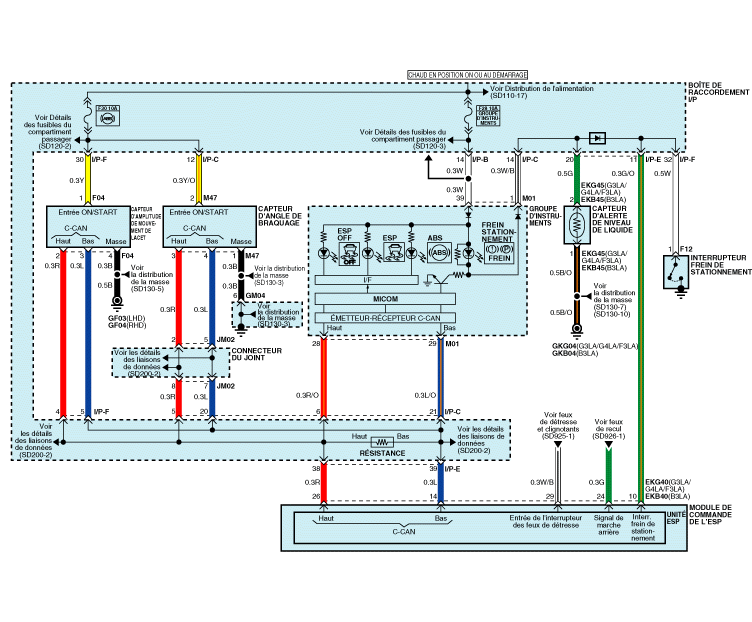

| Diagramme de circuit - ESP (3) |

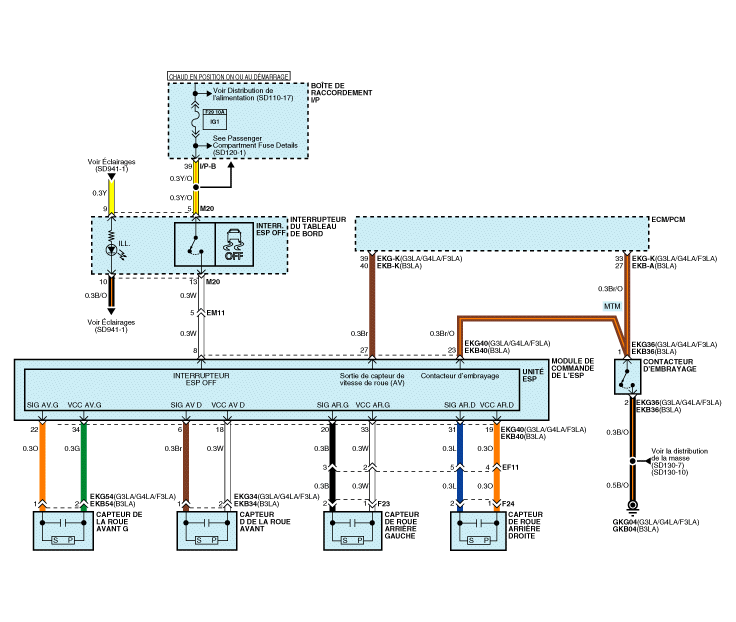

| Diagramme de circuit - ESP (4) |

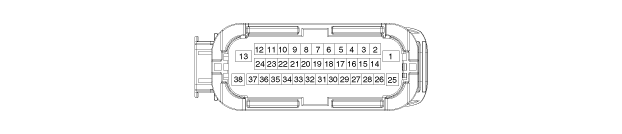

| Entrée/sortie du connecteur ESP |

|
N° de câble |
Désignation |
Courant |
Résistance du câble autorisée max. R_L (mΩ) |
|
|
MAX |
MIN |
|||
|
13 |
Masse pour la pompe de recirculation |
39 A |
10 A |
- |
|
38 |
Masse pour les électrovannes et ECU |
15 A |
2 A |
- |
|
1 |
Alimentation de tension pour le moteur de la pompe |
39 A |
10 A |
- |
|
25 |
Alimentation de tension pour les électrovannes |
15 A |
2 A |
- |
|
32 |
Tension pour ECU hybride |
1 A |
500 mA |
60 |
|
22,6,20,31 |
Signal du capteur de vitesse de roue AV.G, AV.D, AR.G, AR.D |
16,8 mA |
5,9 mA |
250 |
|
34,18,33,19 |
Alimentation de tension pour le capteur de vitesse de roue AV.G, AV.D, AR.G,
AR.D |
16,8 mA |
5,9 mA |
250 |
|
30 |
Signal de l’interrupteur des feux de stop |
10 mA |
5 mA |
250 |
|
14 |
CAN Bas |
30 mA |
20 mA |
250 |
|
26 |
CAN Haut |
30 mA |
20 mA |
250 |
|
27, 3 |
Sortie du capteur de vitesse de roue |
Ouverture vidange |
- |
- |
|
8 |
Interrupteur passif ESP (signal) |
10 mA |
5 mA |
250 |
|
10 |
Interrupteur du frein de stationnement (Signal) |
10 mA |
5 mA |
250 |
|
12 |
Actionneur du témoin des freins |
200 mA |
100 mA |
150 |
|
29 |
Signal d'entrée du commutateur de détresse |
200 mA |
100 mA |
150 |
|
4 |
Signal de sortie ESS |
200 mA |
100 mA |
150 |
