Kia Picanto: À capteur de position de l′accélérateur (APS) Diagrammes schématiques

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / À capteur de position de l′accélérateur (APS) Diagrammes schématiques

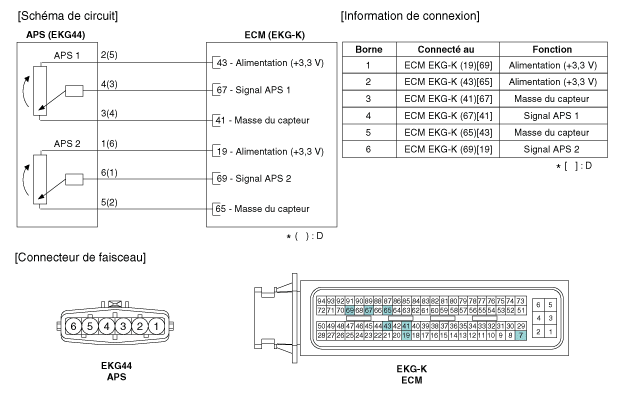

Schéma du circuit

À capteur de position de l′accélérateur (APS) Spécifications

Spécification Condition de test Tension de sortie (V) [Vref = 3,3 V] APS.1 APS.2 Ralenti 0.462 ~ 0. ...

À capteur de position de l′accélérateur (APS) Procédures de réparation

Contrôle 1. Branchez GDS au connecteur de liaison de diagnostic (DLC). 2. Démarrez le moteur et vérifiez les tensions de sortie du AP ...
