Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Audio / Jack multimédia Diagrammes schématiques

Schéma du circuit

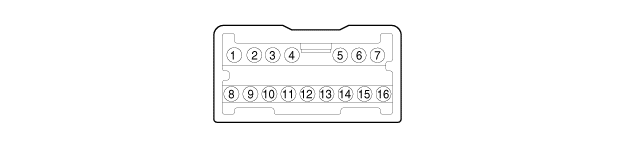

NON	Description de la borne	État	Condition spécifiée
1	Alimentation USB/iPod	Le dispositif USB/iPod est inséré	4,9 V ~ 5,1 V
2	USB D+	Le dispositif USB est inséré	3,2 V ~ 3,45
3	USB D+	Le dispositif USB est inséré	3,2 V ~ 3,45
4	Ligne de détection iPod	Le dispositif iPod est inséré	MASSE
5	-
6	Masse de référence AUX	en tout temps	En dessous de 1 ohm
7	Signal de son gauche AUX	Le dispositif auxiliaire externe fait fonctionner l'unité audio (lors de l'utilisation de la prise à fiche aux)	Une forme d'onde synchronisée avec le son est sortie
8	Rhéostat du véhicule +
9	-
10	-
11	Masse de la fiche multimédia		MASSE
12	-
13	-
14	Détection d'entrée de signal AUX	Le dispositif auxiliaire est inséré	0 V (bas) → 5 V (haut)
15	-
16	Signal de son droit AUX	Le dispositif auxiliaire externe fait fonctionner l'unité audio (lors de l'utilisation de la prise à fiche aux)	Une forme d'onde synchronisée avec le son est sortie

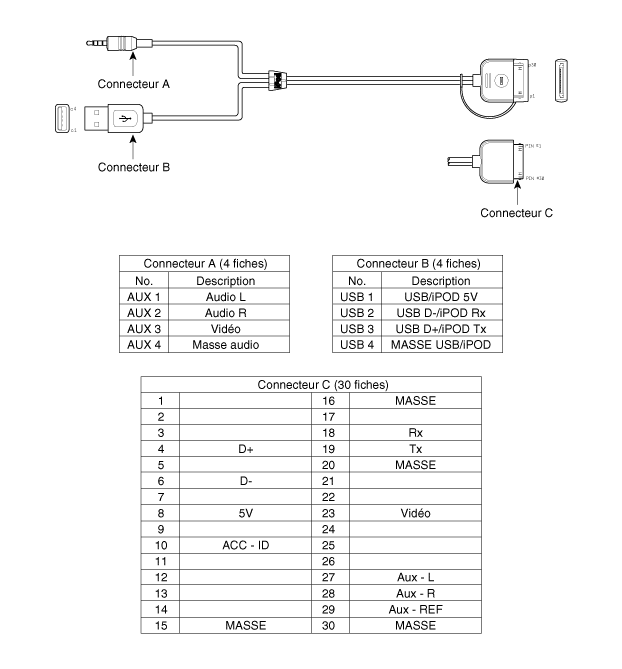

[Câble iPod]
