Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Vitres électriques / Moteur des vitres électriques Diagrammes schématiques

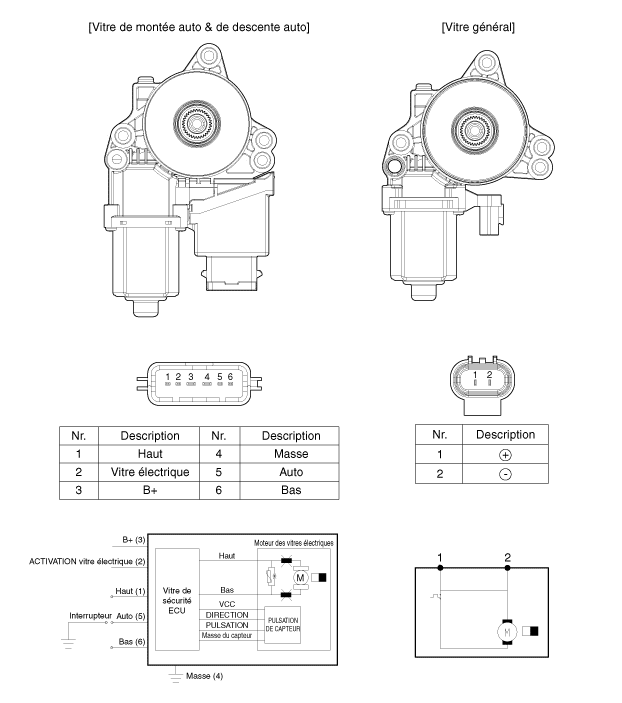

Schéma du circuit
