Kia Picanto: Pare-chocs avant Composants et emplacement des composants
Kia Picanto Revue Technique Automobile
Kia Picanto Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Pare-chocs / Pare-chocs avant Composants et emplacement des composants

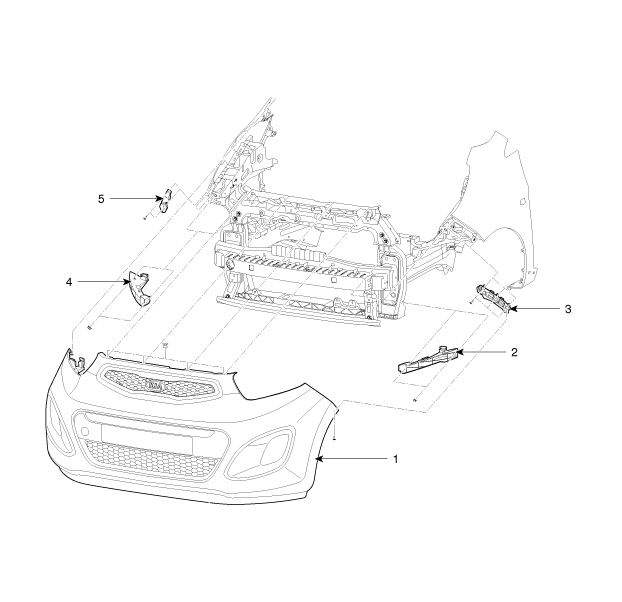

| Composants (1) |
| (5 portes) |
|
1. Revêtement de pare-chocs avant 2. Support latéral supérieur du pare-chocs avant [G] 3. Support latéral du pare-chocs avant [G] |
4. Support latéral supérieur du pare-chocs avant [D] 5. Support latéral du pare-chocs avant [D] |

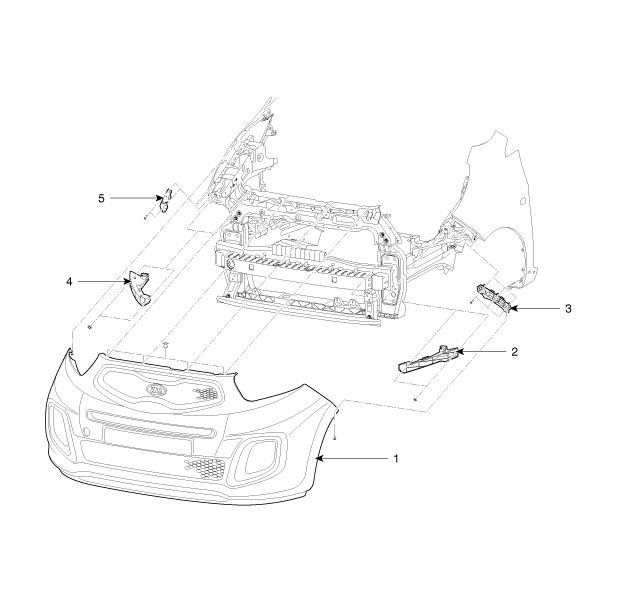

| COMPOSANTS (2) |
| [3 portes] |
|
1. Revêtement de pare-chocs avant 2. Support latéral supérieur du pare-chocs avant [G] 3. Support latéral du pare-chocs avant [G] |
4. Support latéral supérieur du pare-chocs avant [D] 5. Support latéral du pare-chocs avant [D] |

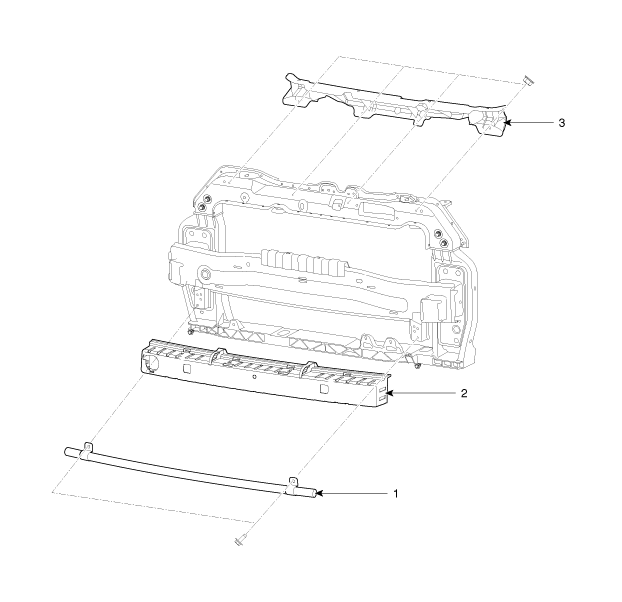

| COMPOSANTS (3) |
|
1. Ensemble du raidisseur inférieur du pare-chocs avant 2. Ensemble de l'absorbeur d'énergie du pare-chocs avant |
3. Ensemble du support supérieur du pare-chocs avant |
Pare-chocs
...
Pare-chocs avant Procédures de réparations
REMPLACEMENT
•
Portez des gants pour protéger vos mains.
...
