| DÉPOSE |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Desserrez les boulons de fixation des phares (2 pièces) et déconnectez
le connecteur des phares (B).
Déposez ensuite l'ensemble du phare (A).
|
| 3. |

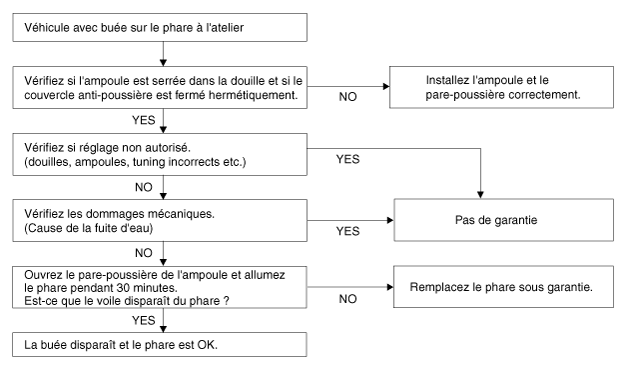

Déposez les bouchons antipoussière de l'ensemble des phares après les
avoir tournés dans le sens inverse des aiguilles d'une montre.
|
| 1. |
Éteignez le voyant.
|
| 2. |
Débrancher le connecteur.
|
| 3. |
Ouvrez le bouchon antipoussière (A) et déconnectez le connecteur (B).
|
| 4. |
Déposez l'ampoule (B) et le clip de fixation (A).
|
| CLIGNOTANT |
| 1. |
Éteignez le voyant.
|
| 2. |
Déposez la douille et l'ampoule (A) du clignotant.
|
| INSTALLATION |
| 1. |
Installez les ampoules des phares.
|
| 2. |
Branchez les connecteurs.
|
| 3. |
Installez les boulons de phares (3 pièces).
|
| 4. |
Brancher la borne négative (-) de la batterie.
|
| INSTRUCTIONS DE RÉGLAGE DES PHARES |
Là où elles existent, veillez à respecter les réglementations locales
de réglage des phares.
|
| 1. |
Gonflez les pneumatiques à la pression spécifiée et délestez le véhicule
de tout poids additionnel autre que le conducteur, la roue de secours
et les outils.
|
| 2. |
Le véhicule doit être placé sur une surface plane.
|
| 3. |
Dessinez des lignes verticales sur l'écran (Les lignes verticales passant
à travers les centres respectifs des phares).
|
| 4. |
Les phares et la batterie étant en bon état, réglez les phares afin
que la partie la plus lumineuse se situe sur les lignes verticales.
A: vertical (inférieur, supérieur)
B : horizontal (inférieur, supérieur)
|

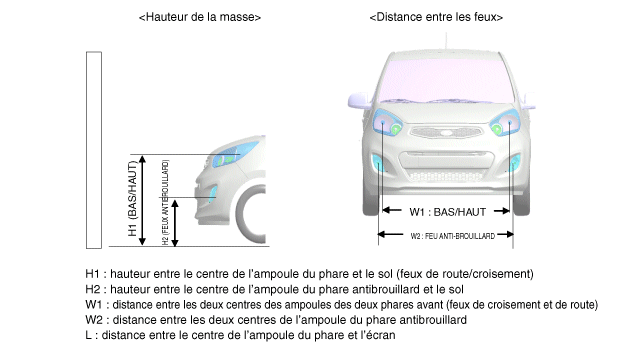

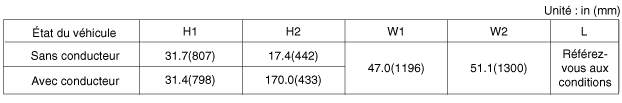

| [Général] |

| [Général] |

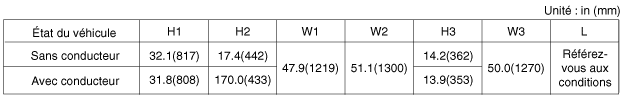

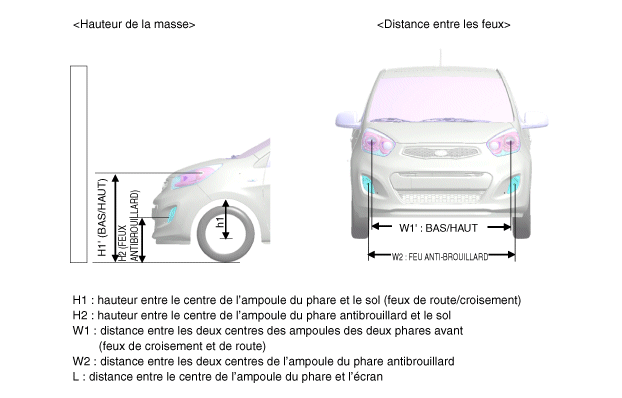

| [Projection (DEL)] |

| [Projection (DEL)] |

| 1. |

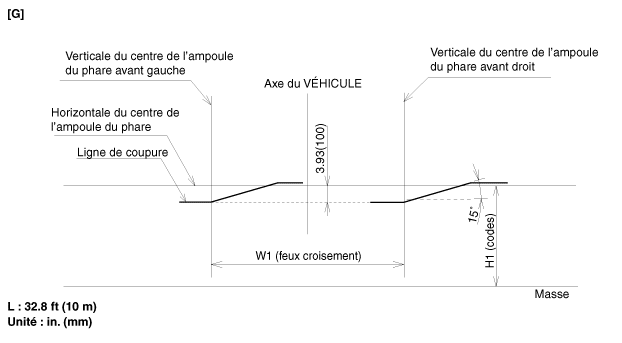

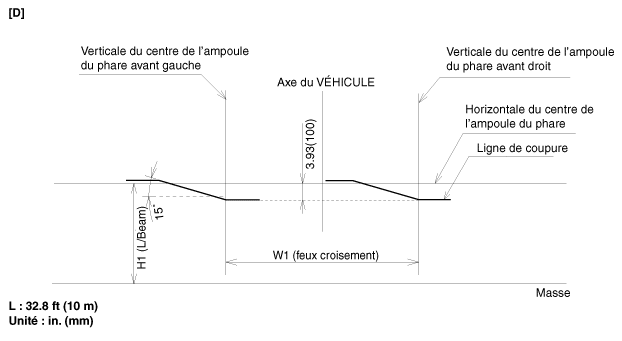

Phare (feux de croisement)
|
| 2. |

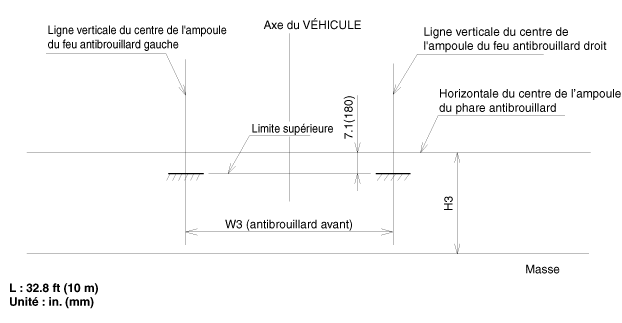

Allumez les feux antibrouillard avant sans conducteur à bord du véhicule.
La ligne de coupure doit être projetée dans les limites acceptables
(zone ombrée).
|
