DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le panneau inférieur du tableau de bord côté conducteur. (Reportez-vous au groupe BD - "Tableau de bord")

3.	Déposez les capots supérieur et inférieur de la colonne de direction. (Reportez-vous au groupe BD - "Tableau de bord")

4.	Déposez l’interrupteur de l’essuie-glace (Reportez-vous au groupe BE - "Interrupteur multifonctions".)

5.	Déposez le commutateur d'allumage après avoir déconnecté le connecteur 6 fiches du commutateur d'allumage.

6.	Déposez le connecteur d'avertissement de clé/de l'immobilisateur (A).

7.	Après avoir desserré la vis, déposez l'interrupteur d’alerte de clé (B).

8.	Poussez l'ergot d'arrêt avec la clé ACC.

9.	Déposez le cylindre de verrouillage à clé (A).

INSTALLATION

1.	Installez le cylindre de serrure de la clé.

2.	Installez l'interrupteur d'alerte de clé.

3.	Installez le connecteur d'avertissement de clé/de l'immobilisateur.

4.	Branchez le connecteur du contacteur d'allumage après avoir installé le contacteur d'allumage.

5.	Installez l’interrupteur de l’essuie-glace

6.	Installez les capots de la colonne de direction.

7.	Installez le panneau inférieur du coussin anti-collision du conducteur.

Contrôle

1.	Débranchez le connecteur de l'interrupteur d'allumage (B) et le connecteur de l'interrupteur d'alerte de clé (A) de la colonne de direction.

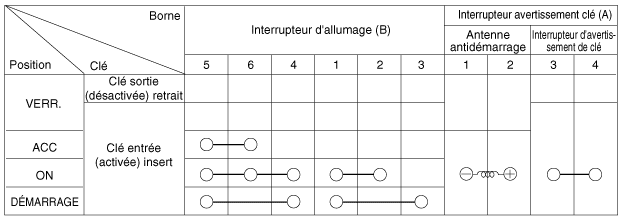

2.	Contrôlez la continuité entre les bornes.

3.	Si tel n'est pas le cas, remplacez l′interrupteur.
