Kia Picanto: Télécommande audio Diagrammes schématiques

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Audio / Télécommande audio Diagrammes schématiques

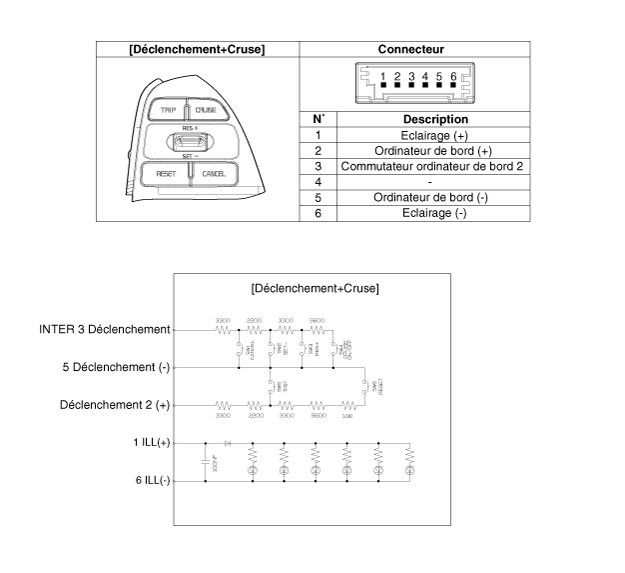

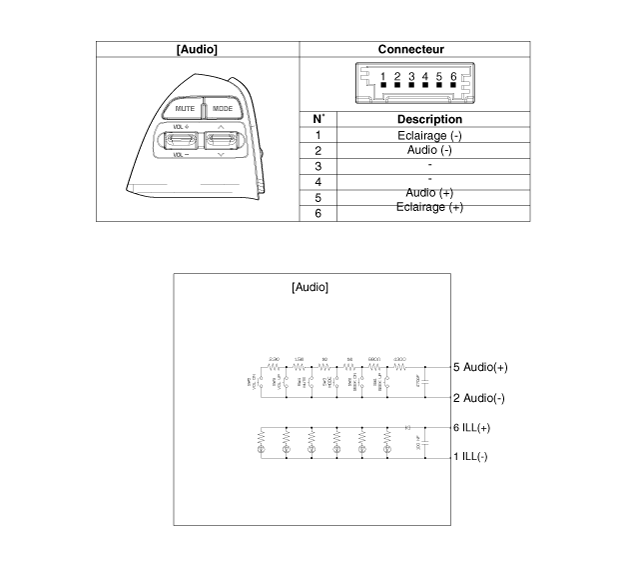

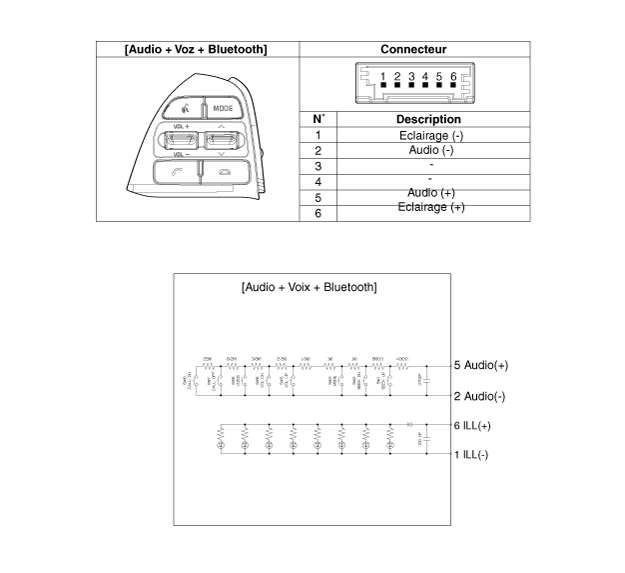

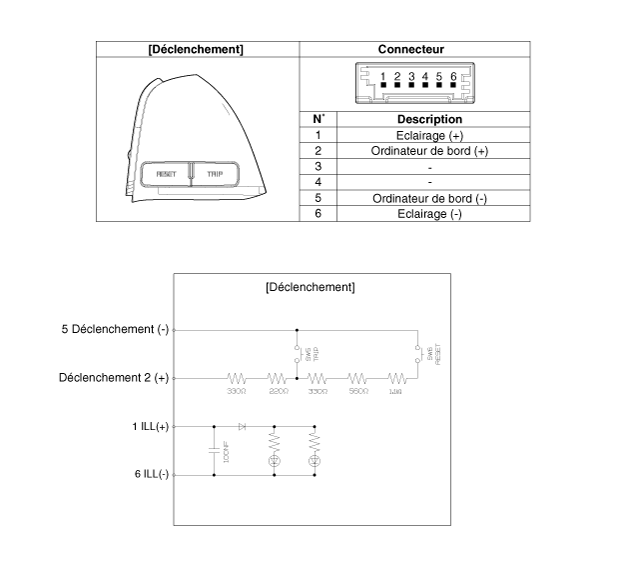

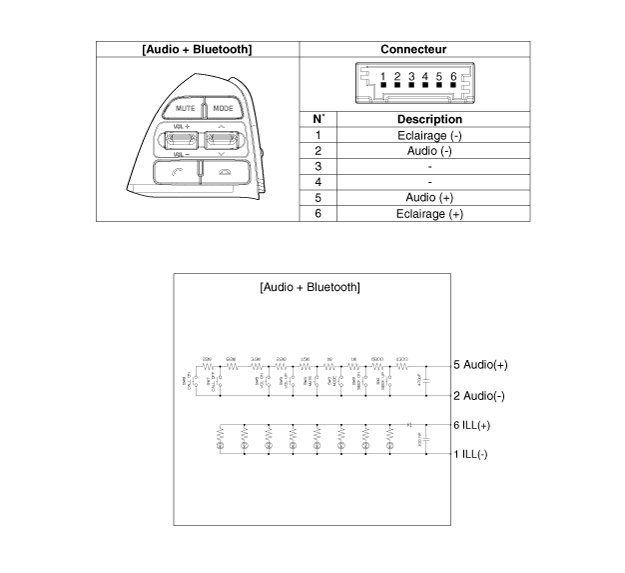

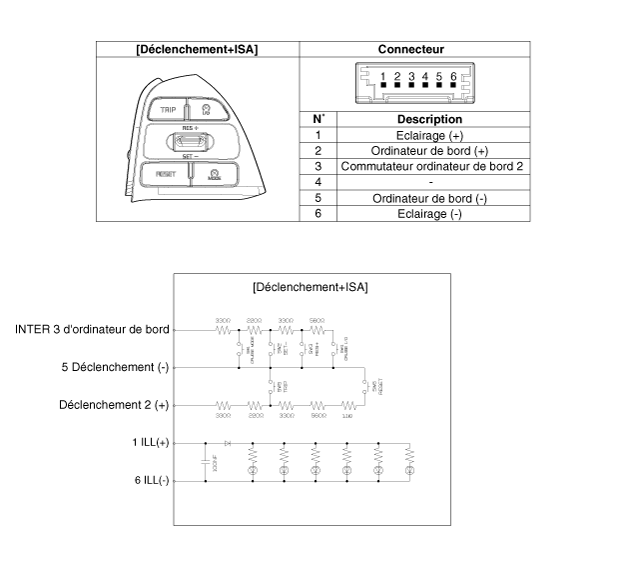

Schéma du circuit

Télécommande audio Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Interrupteur de télécommande (G) 2. Interrupteur de télécommande (D) ...

Télécommande audio Procédures de réparation

Contrôle 1. Vérifiez la résistance de l'interrupteur de télécommande du système audio entre le connecteur 4 et 5 dans chaque position d'interrupteur ...
