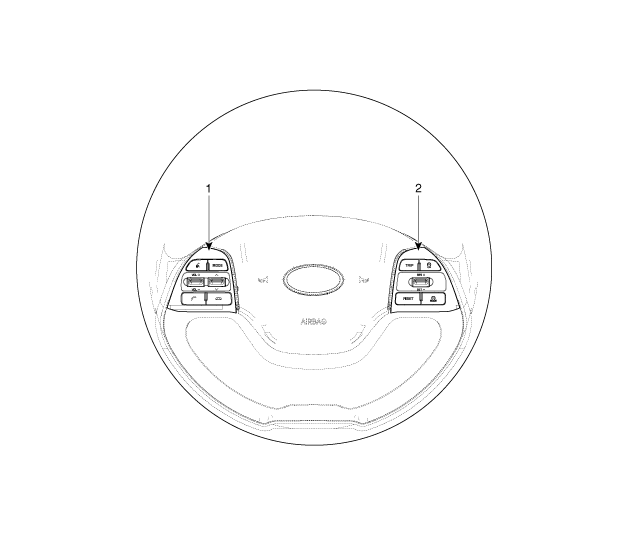

EMPLACEMENT DES COMPOSANTS |
1. Interrupteur de télécommande (G) |
2. Interrupteur de télécommande (D) |
Airbag - Système de retenue supplémentaire
(1) Airbag conducteur frontal*
(2) Airbag passager frontal*
(3) Airbag latéral*
(4) Airbag rideau*
(5) Airbag pour genoux côté conducteur*
(6) Commutateur ON/OFF de l’airbag du passager avant*
AVERTISSEMENT
Même dans les véhicules équipés d’airbags, vous devez toujours porter, ...
Diagrammes schématiques
Diagramme de circuit - ABS
(1)
Diagramme de circuit - ABS
(2)
Diagramme de circuit - ABS
(3)
Entrée/sortie du connecteur ECU (ABS)
N° de câble
Désignation
Courant
Résistance ...
