Kia Picanto: Unité de clef SMART Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Système de clé de SMART / Unité de clef SMART Composants et emplacement des composants

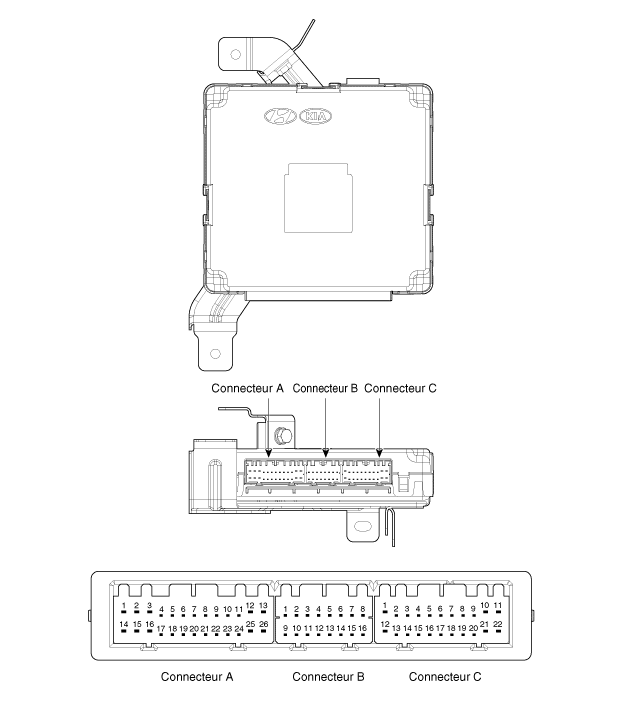

Composant (1)

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

N°	Connecteur A (26 fiches)	N°	Connecteur B (16 fiches)	N°	Connecteur C (22 fiches)
1	Charge de puissance de la batterie	1	CAN L	1	ÉCL. de l'interrupteur bouton marche/arrêt
2	-	2	CAN H	2	Voyant du bouton Marche/Arrêt
3	Alimentation de masse 1	3	-	3	-
4	ALL 1	4	Fusible de feu de stop	4	Alimentation de l'antenne interne n°2
5	Relais ALL.1	5	À interrupteur des freins	5	Alimentation de l'antenne interne n°1
6	AUDIO	6	Alimentation de l'antenne de l'immobilisateur	6	-
7	ALL 2	7	-	7	-
8	Interrupteur bouton marche/arrêt 2	8	Vitesse de roue	8	-
9	-	9	Bouton bascule conducteur	9	Alimentation de l'antenne du pare-chocs
10	-	10	-	10	Alimentation de l'antenne passager
11	-	11	Avertisseur Sonore Extérieur	11	Alimentation de l'antenne conducteur
12	CAN H	12	Interrupteur position P / embrayage	12	SSB DEL bleue/GN
13	CAN L	13	Rétroaction du départ	13	SSB puissance d'éclairage
14	CPU tension de la batterie	14	Masse de l'antenne de l'immobilisateur	14	-
15	-	15	Diagnostic - K	15	Masse de l'antenne interne n°2
16	Alimentation de masse 2	16	DEL de l'interrupteur bouton marche/arrêt	16	Masse de l'antenne interne n°1
17	Relais de démarreur			17	-
18	Relais ALL.2			18	-
19	Relais ACC			19	-
20	-			20	Masse de l'antenne du pare-chocs
21	INTERRUPTEUR DU COUVERCLE DU COFFRE			21	Masse de l'antenne passager
22	-			22	Masse de l'antenne conducteur
23	Tr/min
24	COM EMS
25	Interrupteur bouton marche/arrêt 1
26	Bouton bascule passager
