COMPOSANTS

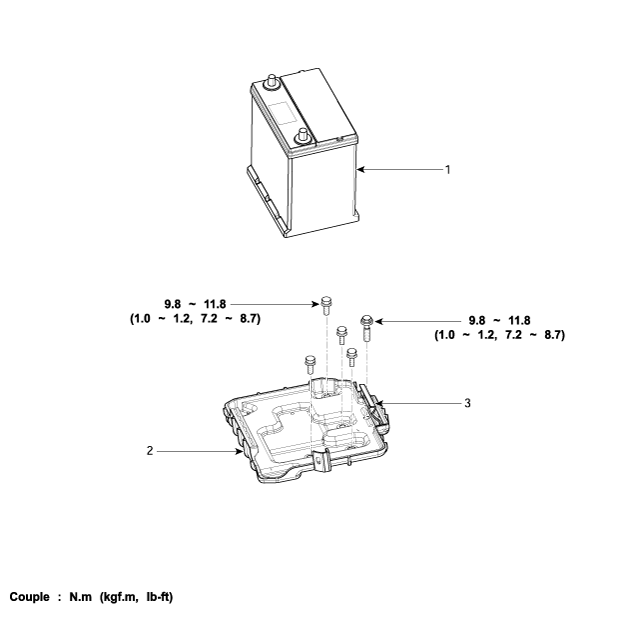

[Pas le type ISG]

1. Batterie
2. Bac de la batterie

3. Fixation de montage de la batterie

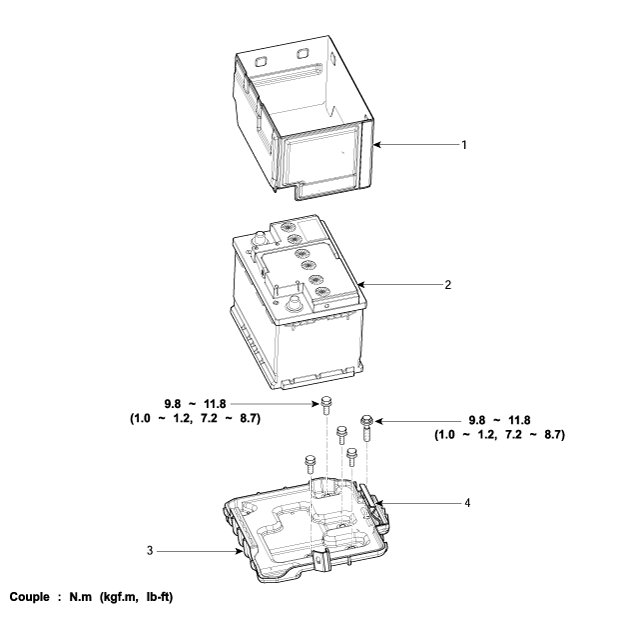

[Type ISG]

1. Plaquette d’isolation de la batterie
2. Batterie

3. Bac de la batterie
4. Fixation de montage de la batterie
