Kia Picanto: Boîte d'engrenage de direction Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de direction / Direction assistée électrique / Boîte d'engrenage de direction Composants et emplacement des composants

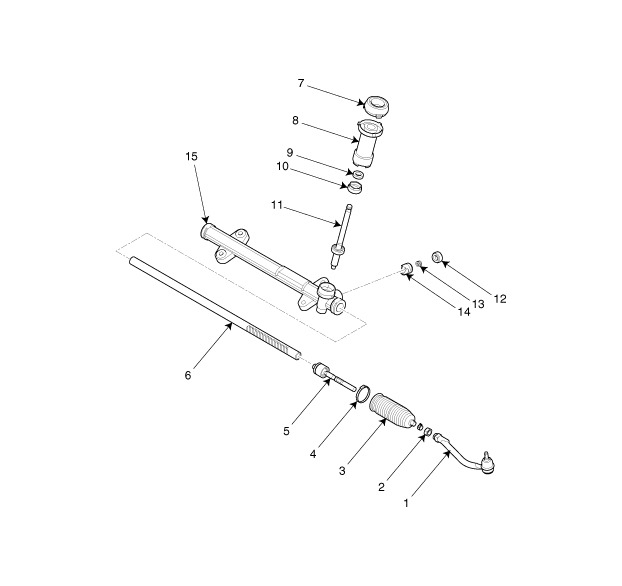

COMPOSANTS

1. Rotule de la barre de connexion
2. Contre-écrou
3. Clip de soufflets
4. Soufflets
5. Barre de connexion

6. Barre de crémaillère
7. Joint pare poussière
8. Chapeau pare-poussière
9. Joint étanche d'huile
10.Bouchon du pignon

11. Ensemble du pignon
12. Bouchon de fourchette
13. Ressort de fourchette
14. Fourchette du support
15. Logement de la crémaillère
