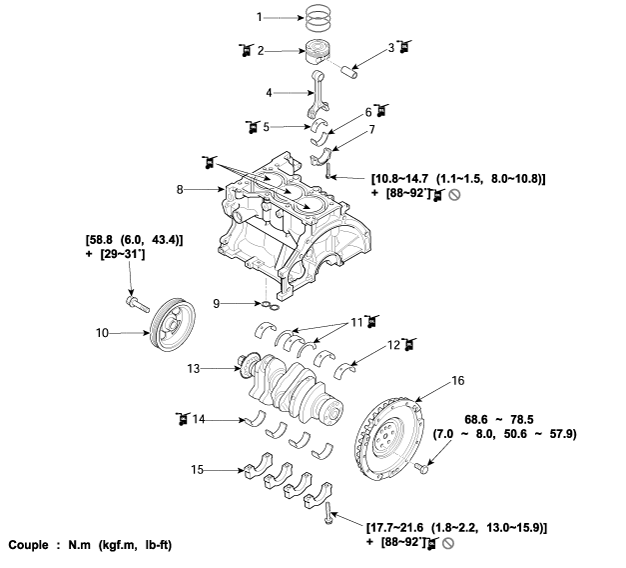

COMPOSANTS

1. Segment de piston
2. Piston
3. Axe du piston
4. Bielle
5. Roulement de la bielle (supérieur)

6. Roulement de la bielle (inférieur)
7. Chapeau de bielle
8. Bloc-cylindres
9. Joint torique
10. Poulie du vilebrequin

11. JET D`ENGRENAGE
12. Palier principal (supérieur)
13. Vilebrequin
14. Palier principal (inférieur)
15. Chapeau de roulement principal
16. Volant
