Kia Picanto: Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système d'embrayage / Couvercle et disque d'embrayage / Composants et emplacement des composants

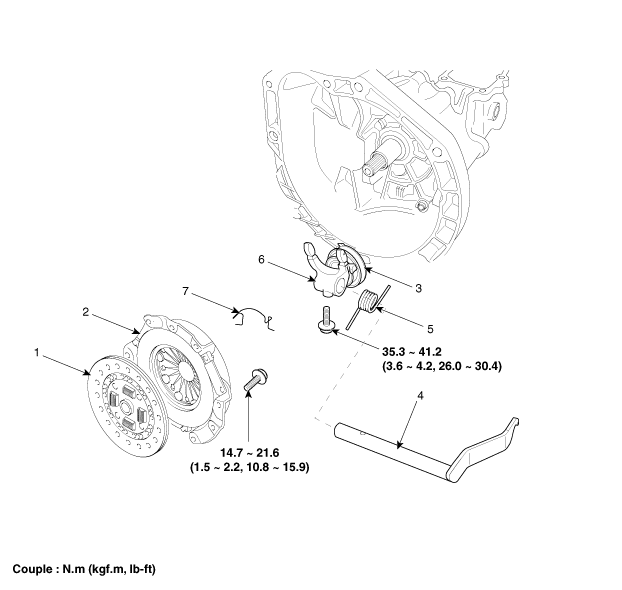

COMPOSANTS

1. Disque d’embrayage
2. Couvercle d’embrayage
3. Roulement de débrayage
4. Ensemble du levier de débrayage

5. Ressort de rappel
6. Fourchette de débrayage
7. Clip de retour

Couvercle et disque d'embrayage

...

Procédures de réparations

DÉPOSE 1. Déposez l'ensemble de la boîte de vitesse. (Reportez-vous à "Système de boîte de vitesses manuelle" du groupe MT) ...
