Kia Picanto: Description et fonctionnement

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de chauffage ventilation et climatisation / Système de climatisation / Description et fonctionnement

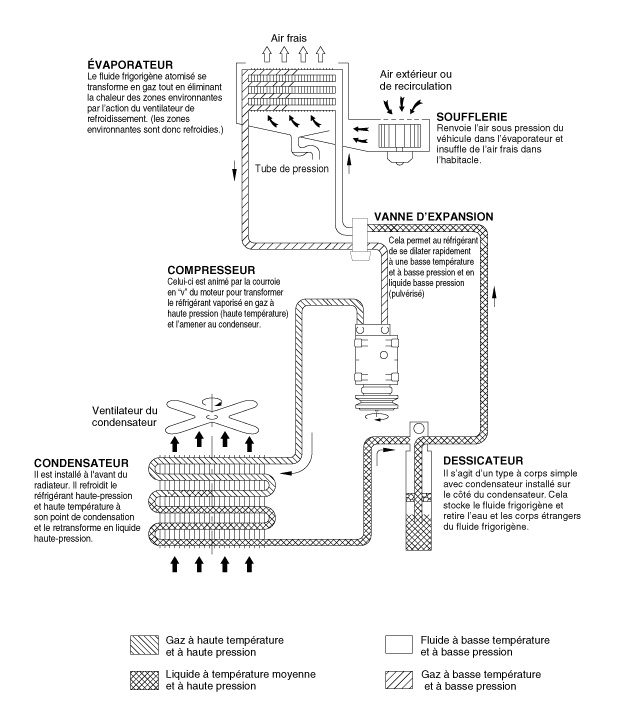

Cycle de réfrigération
