Kia Picanto: Injecteur Diagrammes schématiques

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Injecteur Diagrammes schématiques

Schéma du circuit

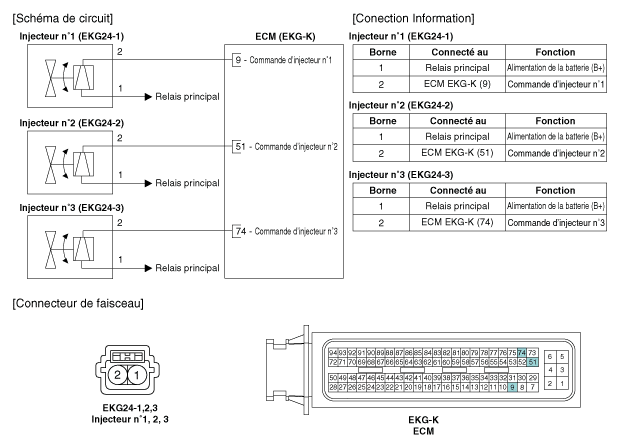

[GSL 1,0 MPI]

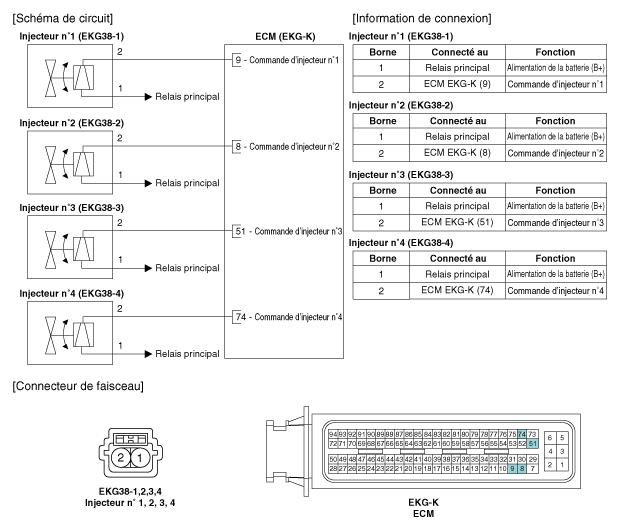

[GSL 1,25 MPI]

Injecteur Spécifications

Spécification Élément Spécification Résistance de la bobine ( ) 13,8 ~ 15,2 [20 °C (68 °F)] ...

Injecteur Procédures de réparation

Contrôle 1. Tournez l'interrupteur d'allumage sur OFF. 2. Débranchez le connecteur d′injecteur. 3. ...
