Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Vitres électriques / Interrupteur des vitres électriques Diagrammes schématiques

Schéma du circuit

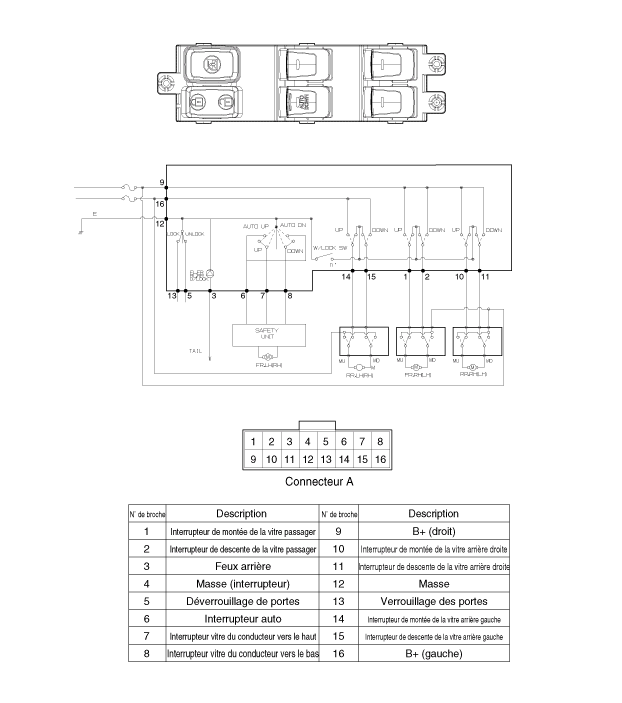

[Montée auto & descente auto conducteur]

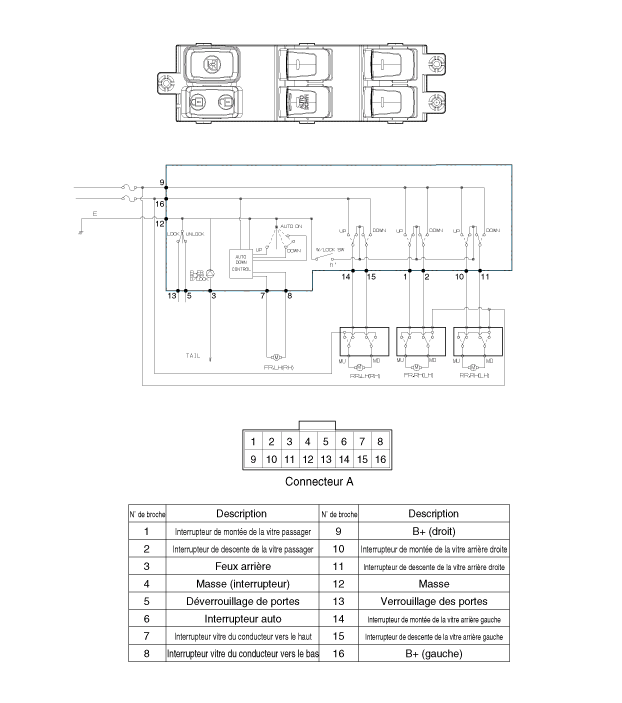

[Bas auto conducteur]

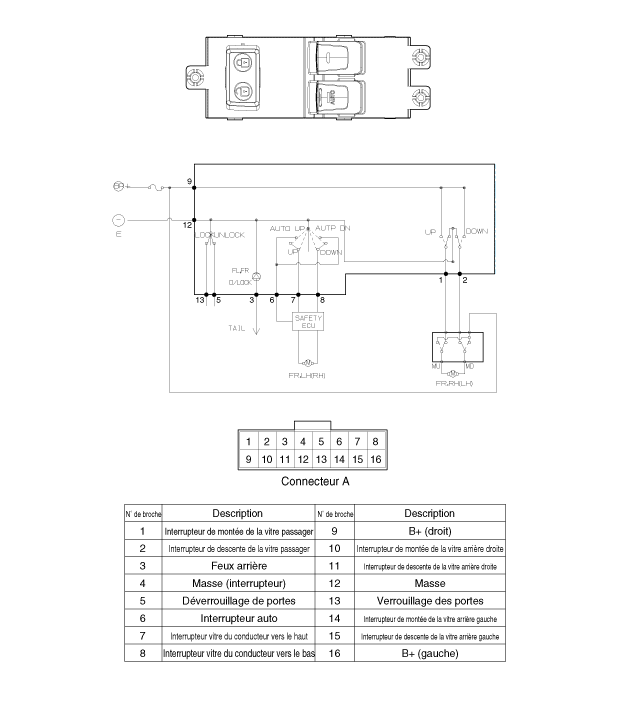

[Montée auto & descente auto conducteur (3 PORTES)]

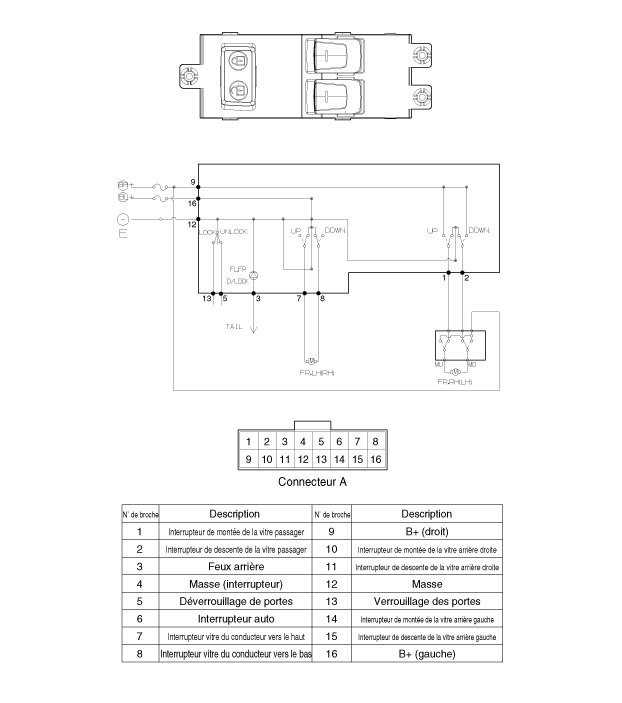

[Manuel conducteur (3 PORTES)]

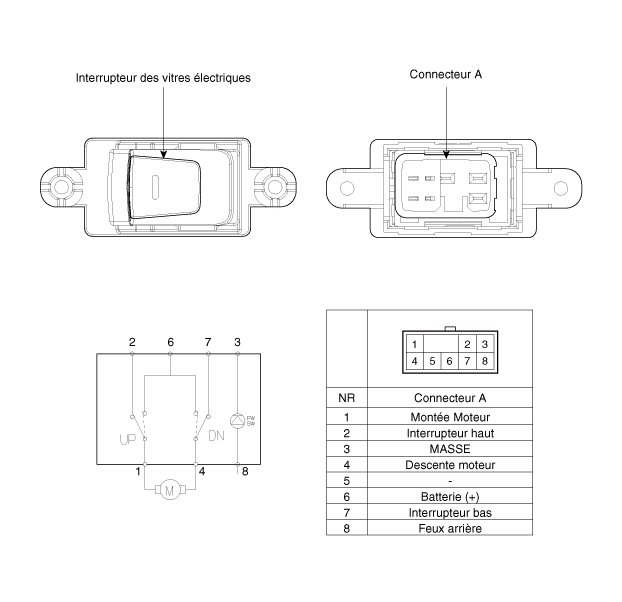

[Interrupteur de vitre électrique passager/arrière]
