Kia Picanto: Pompe à huile Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système mécanique du moteur / Système de lubrification / Pompe à huile Composants et emplacement des composants

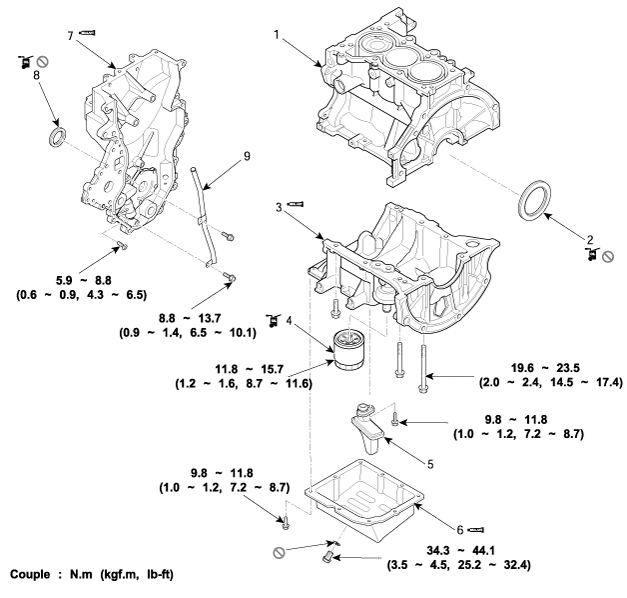

COMPOSANTS

1. Bloc-cylindres
2. Joint d’huile arrière du vilebrequin
3. Châssis en forme d'échelle

4. Filtre à huile
5. Crépine d'huile
6. Carter d’huile

7. Ensemble de la pompe à huile et du couvercle de la chaîne de distribution
8. Joint avant du vilebrequin
9. Guide de la jauge de niveau d’huile
