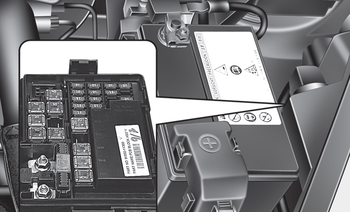

■ Boîte de fusibles - Type A

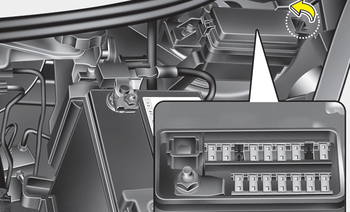

■ Boîte de fusibles - Type B

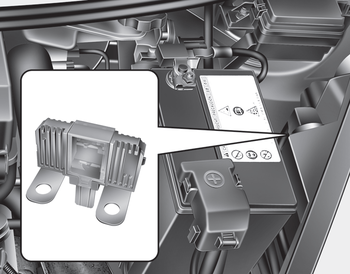

■ Couvercle de la borne de la batterie
1.Placez le contacteur d’allumage et tous les autres commutateurs en position « Off ».

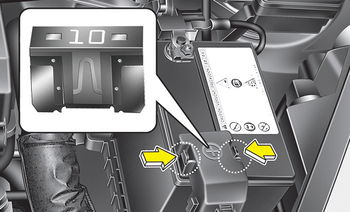

2.Pour retirer le couvercle du boîtier de fusibles, appuyez sur le bouton et tirez. Lorsque le fusible à lame est débranché, retirez-le à l'aide de la pince à fusible située dans le boîtier à fusibles du compartiment moteur. Remplacez-le ensuite par un fusible de même ampérage.
3. Contrôlez le fusible retiré et remplacez-le s'il a grillé. Pour extraire ou insérer un fusible, utilisez la pince arrache-fusible qui se trouve dans le panneau de fusibles du compartiment moteur.
4. Insérez un nouveau fusible du même calibre et assurez-vous qu’il est bien fixé dans les clips.
S’il a du jeu, adressez-vous à un concessionnaire Kia agréé.
ATTENTION
Après avoir contrôlé le boîtier de fusibles du compartiment moteur, fixez à nouveau solidement son couvercle. Autrement, le contact avec l'eau risque d'entraîner des pannes du système électrique.
Fusible autoréarmable
Si le fusible principal est sauté, adressez-vous à un concessionnaire Kia agréé.
