Kia Picanto: Fusibles

Le système électrique d’un véhicule est protégé des dommages liés à une surcharge électrique par des fusibles.

Ce véhicule dispose de 2 boîtiers de fusibles, l’un situé dans le panneau d’appui côté conducteur, l’autre dans le compartiment moteur près de la batterie. Si un éclairage, un accessoire ou une commande de votre véhicule ne fonctionne pas, contrôlez le fusible du circuit correspondant. Lorsqu’un fusible a sauté, l’élément situé à l’intérieur est fondu.

Si le système électrique ne fonctionne pas, contrôlez d’abord le boîtier de fusibles du panneau de protection côté conducteur.

Toujours remplacer un fusible sauté par un fusible du même calibre.

Avant de remplacer un fusible défectueux, débranchez le câble négatif de la batterie.

Si le fusible de remplacement saute à son tour, cela révèle l’existence d’un problème électrique. Évitez d’utiliser le système correspondant et adressezvous immédiatement à un concessionnaire Kia agréé.

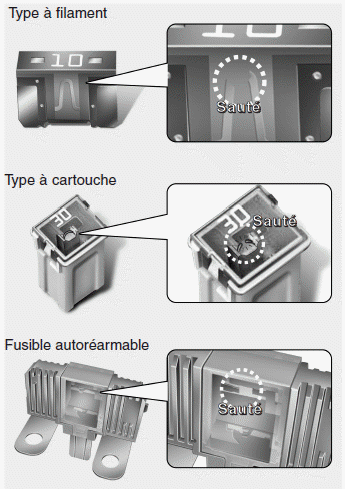

Trois types de fusibles sont utilisés : fusibles à filament pour les faibles ampérages, fusibles à cartouche et fusibles réarmables pour les ampérages élevés.

AVERTISSEMENT - Remplacement des fusibles

• Remplacez toujours un fusible sauté uniquement par un fusible du même calibre.
• L’emploi d’un fusible d’un calibre supérieur risque de provoquer des dommages et de déclencher un incendie.
• Ne remplacez jamais le fusible approprié par du fil ou un film d'aluminium, même en cas de réparation temporaire. Cela pourrait endommager le circuit électrique et entraîner un départ de feu.
• Ne procédez pas à des modifications ou des ajouts arbitraires sur le câblage électrique du véhicule.

ATTENTION

N’utilisez ni tournevis ni autre objet métallique pour retirer les fusibles, car cela risquerait de provoquer un court-circuit et d’endommager le système.

✽ REMARQUE

La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés.

ATTENTION

• Lorsque vous remplacez un fusible ou un relais défectueux, assurez-vous que le nouveau fusible ou relais est bien fixé. Un fusible ou relais mal fixé peut endommager le câblage et les systèmes électriques du véhicule et entraîner un risque d'incendie.
• N'enlevez ni les fusibles, ni les bornes, ni les relais fixés à l'aide de vis ou d'écrous. En effet, ils peuvent être mal fixés et présenter un risque d'incendie. Si un fusible, une borne ou un relais fixé à l'aide de vis ou d'écrous est défectueux, faites appel à un concessionnaire Kia agréé.
• Dans les prises prévues pour les fusibles ou les relais, branchez uniquement des fusibles ou des relais sous peine de créer des faux-contacts et d'entraîner un dysfonctionnement du système.
• N'introduisez pas de tournevis ou de câbles supplémentaires dans la borne initialement conçue pour les fusibles et les relais. Un faux contact pourrait endommager ou brûler le système électrique et le câblage du véhicule.
