Kia Picanto Revue Technique Automobile / Système de suspension / Système de control de pression des pneumatiques / Récepteur TPMS Procédures de réparation

REMPLACEMENT

Lorsque le récepteur arrive pour le remplacement :

a.	Il est en état vierge.

b.	Il n'est pas configuré pour une plateforme spécifique.

c.	Il n'a pas d'ID de capteur en mémoire.

Il est important de vous assurer que le récepteur correct est utilisé pour remplacer la pièce défaillante, c'est à dire, une ligne basse et non haute pour obtenir les valeurs seuils d'avertissement de gonflage correct.

1.	Débranchez le câble négatif (-) de la batterie.

2.	Déposez le support et le récepteur (A) après avoir desserré l'écrou.

3.	Pour la pose, suivez la procédure inverse de la dépose.

4.	Re-branchez la batterie et activez l'allumage.

5.	Après le remplacement du récepteur, apprentissage par le GDS

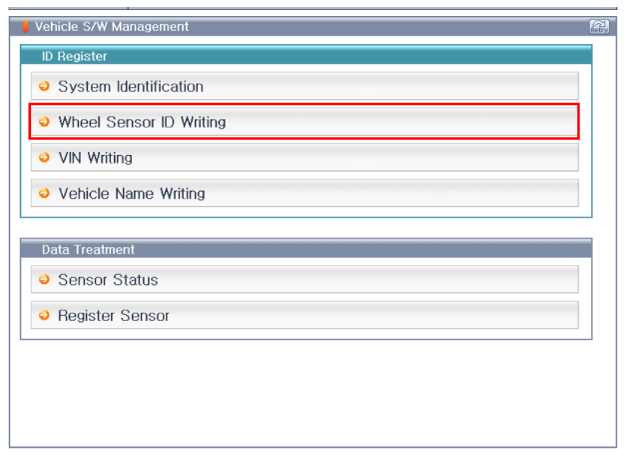

[Initialisation d'écriture d'ID du capteur de roue (sans fil)]

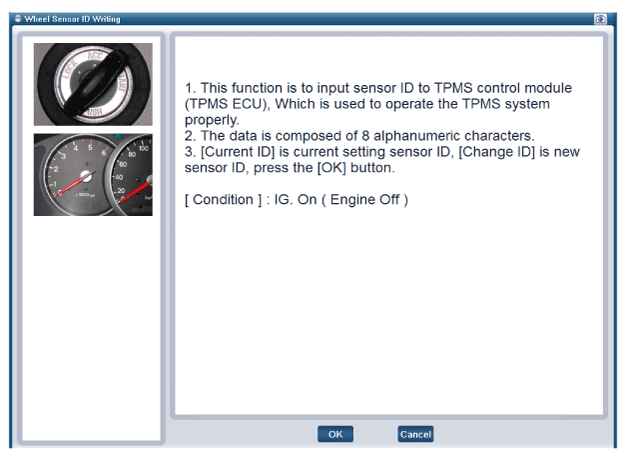

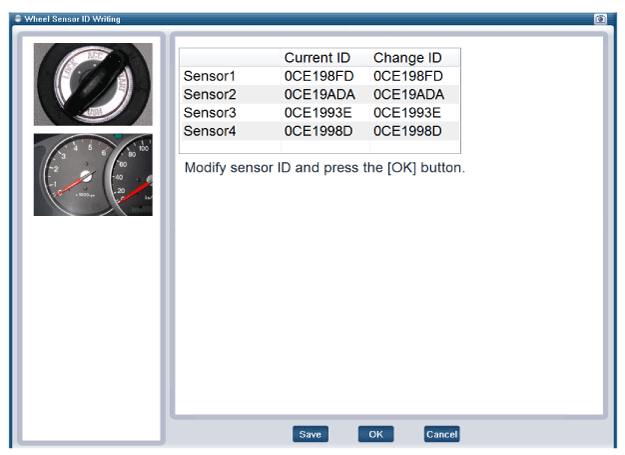

[Initialisation d'écriture d'ID du capteur de roue 1 (sans fil)]

[Initialisation d'écriture d'ID du capteur de roue 2 (sans fil)]

Procédure de diagnostic avec dispositif de diagnostic

Le contenu principal du manuel des méthodes de diagnostic avec dispositif de diagnostic est le suivant:

1.	Connectez le connecteur d'auto-diagnostic (16 broches) situé dans la partie inférieure du tableau de bord sur le dispositif d'auto diagnostic puis activez le dispositif une fois que la clé de contact est ON.

2.	Sélectionnez le "Modèle du véhicule" et "TPMS" sur l'écran de sélection du véhicule GDS puis appuyez sur OK.

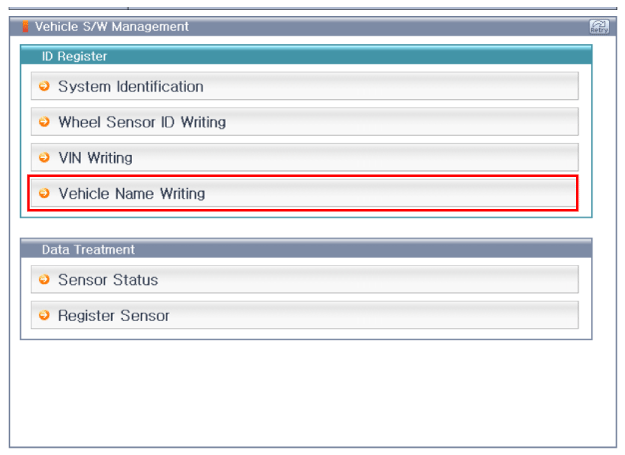

[Initialisation d'entrée du nom du véhicule]

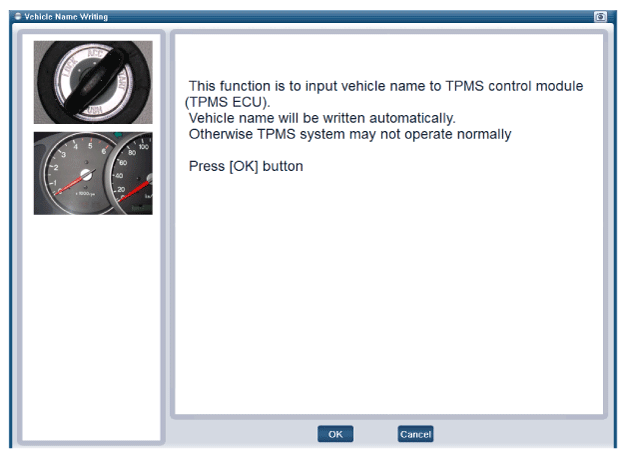

[Écriture 1 du nom du véhicule]

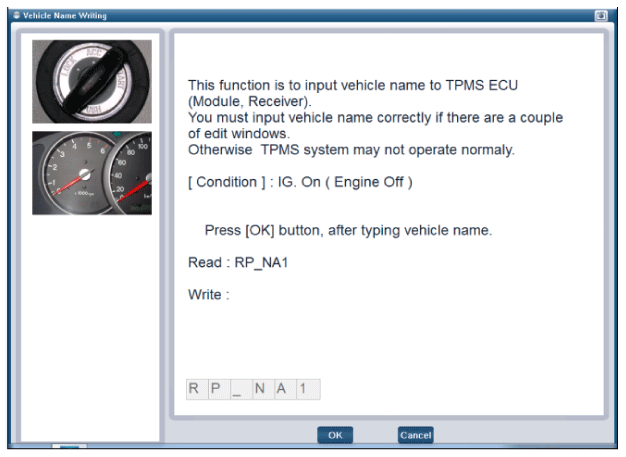

[Écriture 2 du nom du véhicule]

•	Contrôlez les spécifications du véhicule et sélectionnez l'option de l'élément puis appuyez sur OK pour terminer l'entrée.

•	Lorsque vous entrez le nom du véhicule, contrôlez la taille des pneus et l'option d'entrée du dispositif.

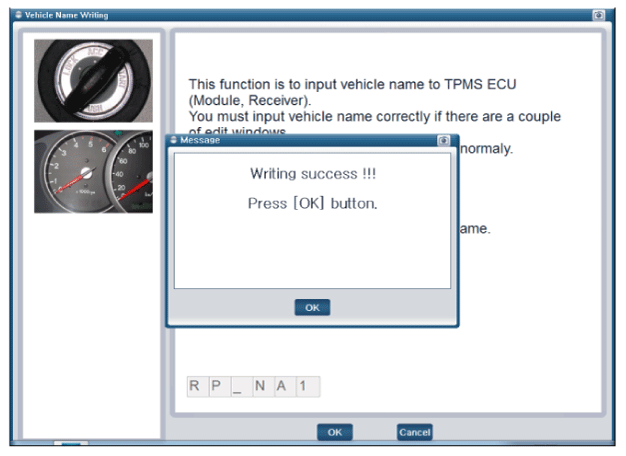

[Écriture 3 du nom du véhicule]

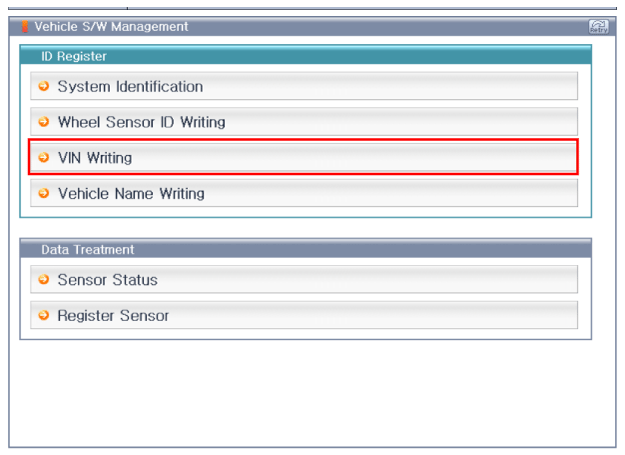

[Initialisation d'entrée du VIN]

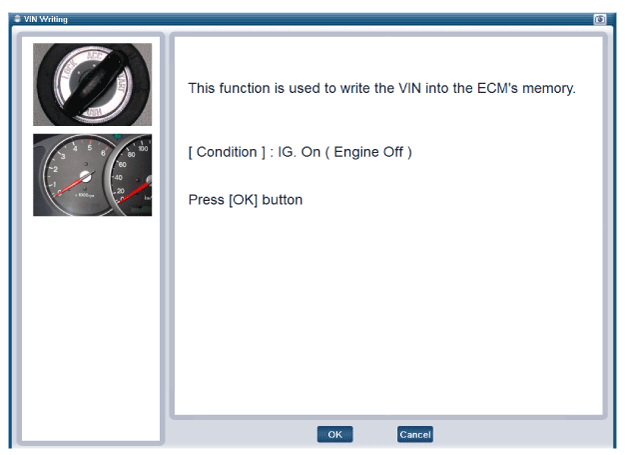

[Écriture 1 du VIN]

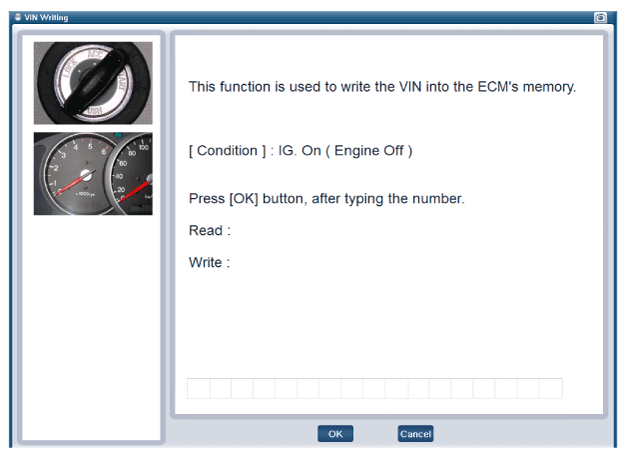

[Écriture 2 du VIN]

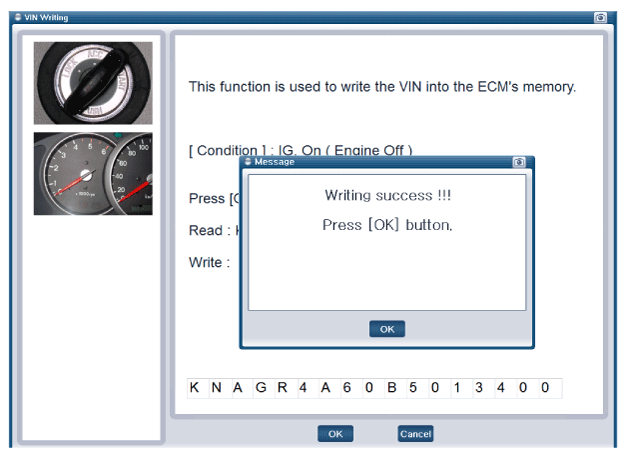

[Écriture 3 du VIN]
