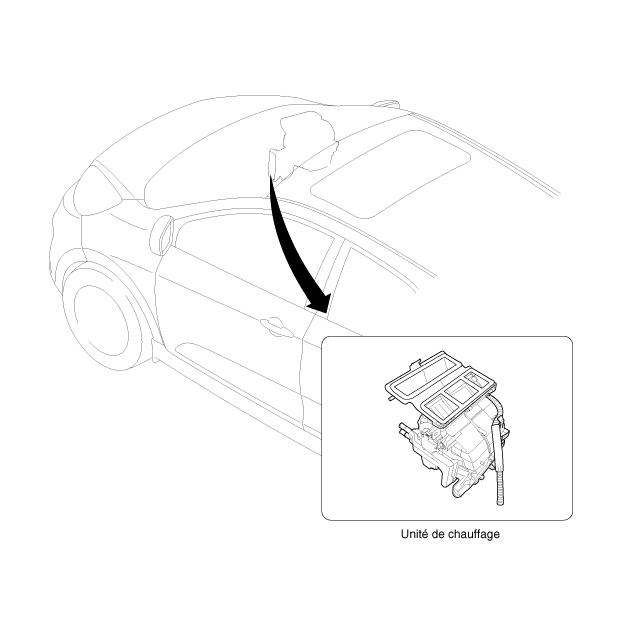

| EMPLACEMENT DES COMPOSANTS |

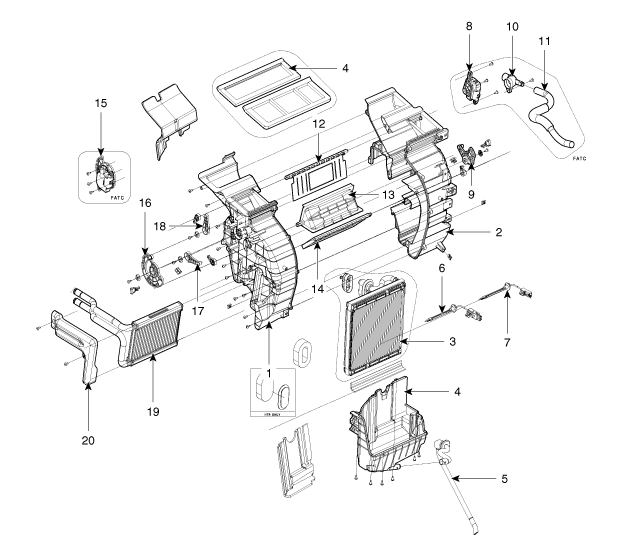

| COMPOSANTS |

|
1. Boîtier du dispositif de chauffage (G) 2. Boîtier du dispositif de chauffage (D) 3. Noyau de l'évaporateur 4. Garniture du chauffeur 5. Flexible de vidange 6. Capteur d'évaporateur (Manuel) 7. Capteur d'évaporateur (Auto) |
8. Activateur de temp. 9. Levier de porte de temp 10. Aspirateur 11. Flexible d'aspirateur 12. Volet d’évent 13. Portière de plancher 14. Bras du volet d’évent |
15. Activateur de mode 16. Came de mode 17. Accoudoir de la portière de plancher 18. Bras du volet d’évent 19. Noyau du chauffage 20. Couvercle du noyau du chauffage |
Chauffage
Unité de chauffage Procédures de réparationsÀ capteur TPMS Description et fonctionnement
