Kia Picanto: Collecteur d′admission Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système mécanique du moteur / Système d′admission et d′échappement / Collecteur d′admission Composants et emplacement des composants

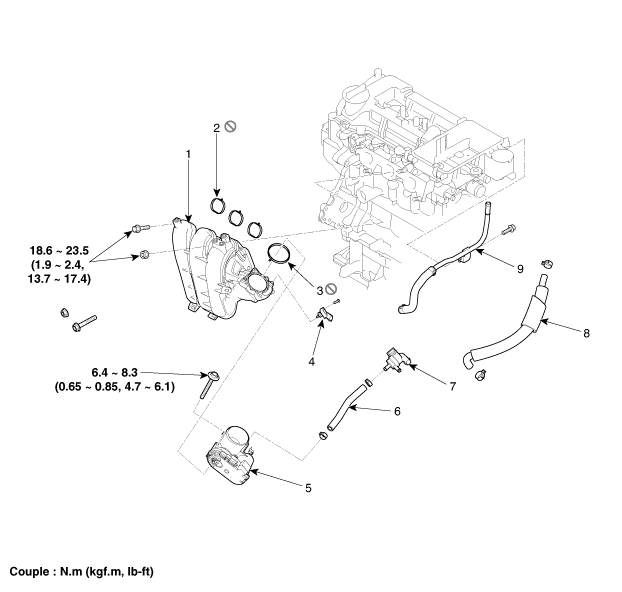

COMPOSANTS

1. Collecteur d'admission
2. Joint du collecteur d’admission
3. Joint de corps de papillon
4. MAPS (Capteur de pression de type absolu du collecteur)
5. Corps du papillon

6. Flexible de la PCSV (Électrovanne de commande de purge)
7. PCSV (Électrovanne de commande de purge)
8. Flexible de PCV (Recyclage des gaz du carter)
9. Ensemble du flexible et du tuyau de dépression
