Kia Picanto: À capteur de position du vilebrequin (CKPS) Diagrammes schématiques

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / À capteur de position du vilebrequin (CKPS) Diagrammes schématiques

Schéma du circuit

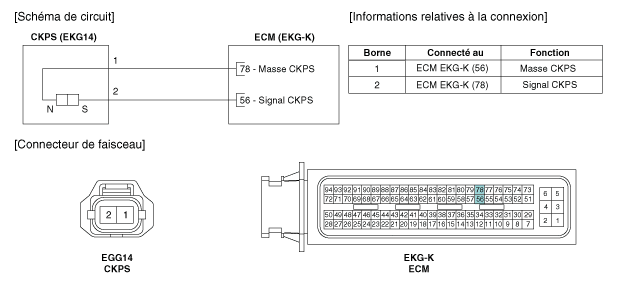

[Pas le type ISG]

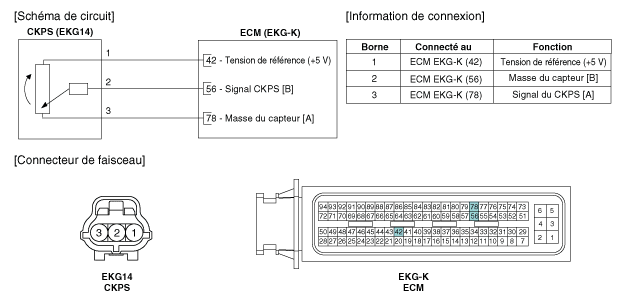

[ISG]

À capteur de position du vilebrequin (CKPS) Recherche de pannes

FORME D'ONDE [NON-ISG] Cet exemple montre une forme d’onde typique du capteur de position du vilebrequin (CKPS) et du capteur de position de l’arbre à ...

À capteur de position du vilebrequin (CKPS) Procédures de réparation

Contrôle 1. Vérifiez la forme d'onde du signal de CKPS et de CMPS avec l'analyseur-contrôleur. Spécification : Voir "Fo ...
