Kia Picanto: Remplacement des ampoules du bloc optique arrière combiné

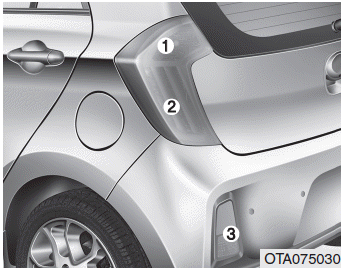

(1) Clignotant arrière
(2) Feu stop et feu arrière
(3) Feu antibrouillard arrière (Côté gauche) (le cas échéant)
(4) Feu de recul (Côté droit)
Feu de stop / arrière (Type de LED)
Si le feu (LED) ne fonctionne pas, confiez le véhicule à un concessionnaire Kia agréé.
Remplacement de l’ampoule du répétiteur latéral
Type A
Si l’ampoule ne fonctionne plus, faites contrôler le véhicule par un concessionnaire
Kia agréé.
Type B
1. Retirez le bloc optique du véhicule en forçant l’optique et en tiran ...
Feu de direction arrière / Feu de stop / arrière
1. Ouvrez le hayon.
2. Retirez le feu combiné arrière en faisant tourner la vis dans le sens inverse
des aiguilles d'une montre et en déposant le bloc.
3. Retirez la douille du bloc en ...
