composant |

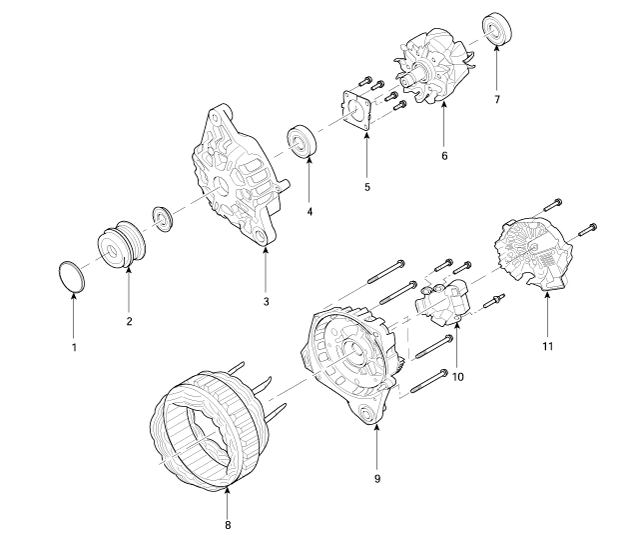

[1,0 L] |
1. Écrou 2. Poulie 3. Carter avant 4. Roulement avant 5. Retenue 6. Rotor |
7. Roulement arrière 8. Stator 9. Carter arrière 10. Régulateur 11. Couvercle arrière |

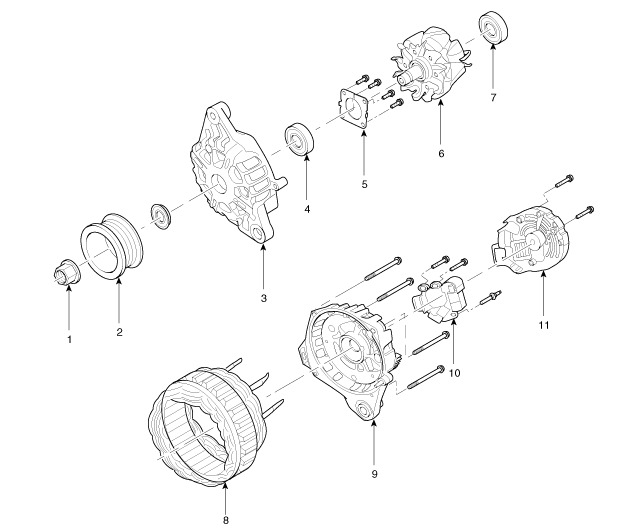

[1,25 L] |
1. Chapeau OAD 2. Poulie OAD 3. Carter avant 4. Roulement avant 5. Retenue 6. Rotor |
7. Roulement arrière 8. Stator 9. Carter arrière 10. Régulateur 11. Couvercle arrière |
À capteur de position de l′arbre à cames (CMPS) Procédures de réparation
Contrôle
1.
Vérifiez la forme d'onde du signal de CKPS et de CMPS avec l'analyseur-contrôleur.
Spécification : Voir "Forme d'onde"
DÉPOSE
...
Siège avant Composants et emplacement des composants
COMPOSANTS
1. Appuie-tête
2. Guide de l'appuie-tête
3. Revêtement du dossier du siège avant
4. Rembourrage du dossier de siège avant
5. Revêtement du dossier du siège avant
6. Ensemble de l'armature du dossier de siège avant
