REMPLACEMENT

REMPLACEMENT DE L′ENSEMBLE DU CAPOT

•	Lorsqu'on dépose ou installe le capot, l′aide d′un assistant est demandé.

•	Attention à ne pas endommager le capot ou la carrosserie.

Après avoir desserré les boulons de fixation de la charnière du capot (A), puis enlevez le capot (B).

Couple de serrage :

21,6 ~ 26,5 N.m (2,2 ~ 2,7 kgf.m, 15,9 ~ 19,5 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	S'assurer que le capot s'ouve et se verrouille correctement.

•	Réglez l′alignement du capot.

REMPLACEMENT DU JOINT D'ÉTANCHÉIT DU CAPOT

Enlevez le joint d'étanchéité du capot (A).

•	Veillez à ne pas rayer le joint d'étanchéité du capot.

2.	Pour la pose, suivez la procédure inverse de la dépose.

REMPLACEMENT DE LA POIGNÉE D'OUVERTURE DU CAPOT

1.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la poignée de déblocage du capot (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le câble du loquet du capot est correctement connecté.

•	Assurez-vous que le capot est correctement verrouillé.

REMPLACEMENT DU LOQUET DU CAPOT

Enlevez les boulons de montage du loquet du capot (A).

Couple de serrage :

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb-ft)

2.	Débranchez le câble du loquet du capot (A) et déposez le loquet du capot (B).

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que le câble de relâchement du loquet du capot est correctement connecté.

•	Assurez-vous que le capot se verrouille/déverrouille et s'ouvre/se ferme correctement.

•	Réglez l'alignement de la serrure.

RÉGLAGE

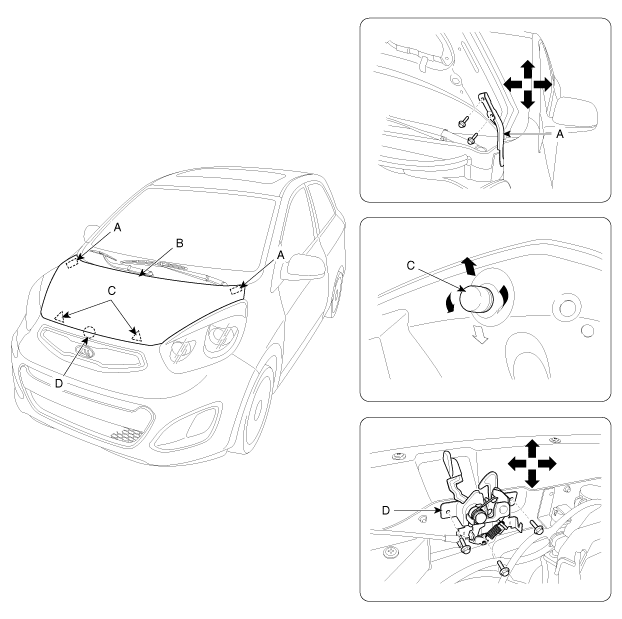

Réglage du capot

1.	Après avoir desserré le boulon de fixation de la charnière (A), réglez le capot (B) en le déplaçant vers le haut ou le bas, ou de droite à gauche.

2.	Réglez la hauteur du capot en tournant les butées de fermeture du capot (C).

3.	Après avoir desserré les boulons et les écrous de fixation (D) d’attache de capot, réglez l’attache en la déplaçant soit en bas, en haut, à droite ou à gauche.
